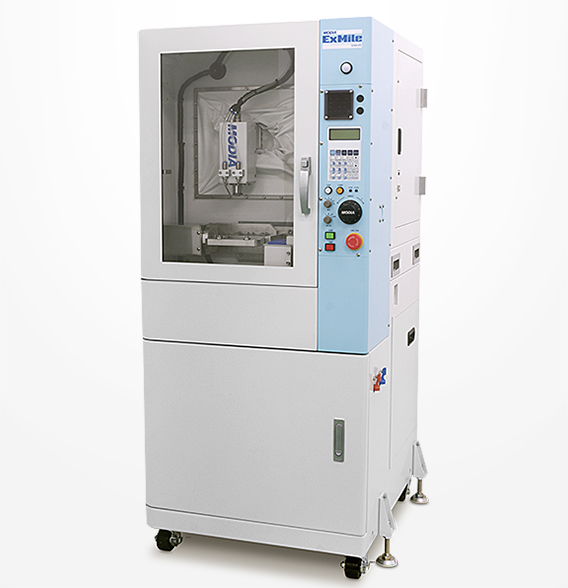

＜オープンシステム対応 歯科用CAD/CAMミリングマシン ExMile EXM-5S＞ExMile EXM-5S － 歯科用５軸ミリングマシン
| 販売名 | エクスマイル EXM-5S | ||
|---|---|---|---|
| 一般的名称 | 歯科技工室設置型コンピュータ支援設計・製造ユニット | ||
| 医療機器分類 | 一般医療機器 | ||
| 届出番号 | 11B3X10041000003 | ||
| 製造販売元 | モディアシステムズ株式会社 | ||
| 製品内容 | ・EXM-5S本体 ・電源コード ・切削水ユニット ・専用工具 ・取扱説明書（保証書付） ・ワーク保持用治具 ※オプション |
||
| 標準価格 | オープン価格 | ||
| 製品資料 |
|
主な仕様
| 各軸機構 | X、Y、Z軸：精密ボールスクリュー、精密リニアガイド |
|---|---|
| A、B軸：ノンバックラッシハーモニックドライブ | |
| 各軸動作範囲 | X軸：直行軸 180mm |
| Y軸：直行軸 120mm | |
| Z軸：直行軸 110mm | |
| A軸：回転軸 ±999度 | |
| B軸：回転軸 ＋30度～－90度 | |
| 制御方式 | 各軸セミクローズドループフィードバック方式ACサーボ制御システム |
| 制御軸 | X、Y、Z、A、B軸 5軸同時補間制御 |
| 制御プログラムコード | Gコード / Mコード方式 |
| データ入力方式 | LAN |
| インターフェイス | LAN（RJ45） 10BaseT/100BaseTX |
| 内部メモリ容量 | 約250MB |
| 主軸 | 標準スピンドル 回転数：5000～50000RPM 最大出力：350W ※注 |
| 高トルクスピンドル 回転数：3000～30000RPM 最大出力：350W ※注 | |
| ATC | 専用ツールホルダー方式 |
| 工具数：7本 | |
| 工具長測定機能 | |
| 取付可能工具 | シャンク径：Φ3、Φ4、Φ6 全長：45～60mm |
| 取付可能切削材形状 | ディスク（段付き） 外径：98～98.5mm 段部高さ：10mm 厚さ：40mm以内 |
| ブロック（ピン付） ピン直径：6mm ブロック寸法：最大20mm×20mm×35mm（最大12本取付可能） | |
| 外形寸法 | W650mm×H1490mm×D780mm（突起部を除く） |
| 重量 | 約205kg |
| 定格電源電圧 | AC100V ±10% |
| 定格周波数 | 50Hz/60Hz |
| 定格消費電力 | 850W以下 |
| 空気圧源 | バークランプ：0.55～0.6MPa |
| 主軸冷却：0.25～0.30MPa（約30ℓ/min） | |
| 使用環境 | 使用場所：室内（強い振動、ガス等が無いこと） |
| 温度：5～40℃ | |
| 湿度：35～80％（結露のないこと） |
※注：主軸は標準仕様と高トルク仕様のどちらか一方の選択となります。尚、設置後の交換については、別途お問い合わせください。
※本項に記載されている用語及び製品名は各社の商標又は登録商標です。※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
