MDC-iT10mini　−　ケーブルタイプのRS232C⇔LANプロトコルコンバータ
超小型プロトコルコンバーター（RS232C/LAN）
［製品名］　MDC-iT10mini

［製品概要］
ケーブルタイプのRS232C/LANプロトコルコンバータ

［製品内容］
・MDC-iT10mini本体
・ACアダプタ
・ユーティリティ/マニュアルCD
・保証書

［標準価格］
※本製品は、販売を終了いたしました。
■MDC-iT10miniは、ネットワーク機能を搭載できない旧型パソコンやPOS端末、検査装置、監視装置、医療機器、バーコードリーダなどのシリアル通信機器を簡単にイーサネット機器に接続するためのRS232C/LANプロトコルコンバータです。
■省スペース設計を追求し、超小型・軽量化を実現しました。ケーブルタイプなので新たに設置スペースを確保する必要がありません。
■TCPクライアント、TCPサーバ、UDPの各モードに対応しています。
■各種設定の変更および確認は、Webブラウザを使ってネットワーク上から簡単に行なえます。
■Windows付属のハイパーターミナル等を使用してネットワーク上のパソコンとシリアル機器間でデータの送受信を簡単に行うことができます。
■フリーウェアで提供されているCOMポートリダイレクトソフトウェア（LANポートを通常のCOMポートのように使うことを可能にするソフト）を利用することにより、現在お使いのシリアルアプリケーションソフトをそのままLAN上で運用していただくことも可能です。
■PC側の制御プログラムは、お客様ご自身で作成していただくことも可能ですが、弊社でもお客様の仕様に合わせて別途受注いたしております。

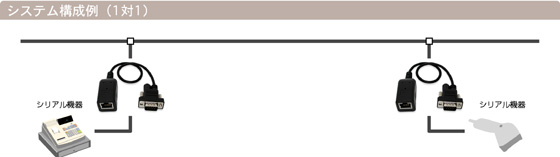

超小型プロトコルコンバータ（RS232C/LAN）LAN構成例
超小型プロトコルコンバータ（RS232C/LAN）構成例
プロトコルコンバータ「MDC-iT10mini」の主な仕様
CPU DSTni-EX　16bit 48MHz
メモリ 256KB SRAM
プロトコル ARP UDP/IP TCP/IP TELNET ICMP DHCP BOOTP TFTP AutoIP HTTP
ネットワークインターフェイス Ethernet
10BASE-T/100BASE-TX
コネクタ形状：RJ45
シリアルインターフェイス RS232C
コネクタ形状：D-sub 9ピン（オス）
ボーレート：300〜230400BPS
データビット：7ビット/8ビット
パリティ：EVEN/ODD/NONE
ストップビット：1ビット/2ビット
フロー制御：XON/XOFF
電源 DC3.3V　約300mA
付属ACアダプタ：入力 AC100〜120V　出力 DC3.3V
全長 約33cm（内ケーブル部約22cm）
重量 約60g
使用条件 温度0〜50℃（保管時-10〜60℃）
※但し、付属ACアダプタの動作温度は0〜40℃
湿度20〜80%（結露無きこと）
強い振動、ガス等が無いこと
　
※本項に記載されている用語及び製品名は各社の商標又は登録商標です。
※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
*
