| MDC-iT80 typeP − LAN対応リモートI/Oモジュール |
|
|
|
|
|
|
|
［製品名］ MDC-iT80 typeP
［製品概要］
LAN対応リモートI/Oモジュール（フォトカプラ仕様）
［製品内容］
・MDC-iT80 typeP本体
・リモートI/OソフトウェアCD(Windows版)
・取扱説明書
・保証書
［標準価格］ オープン価格
|
|
|
|
|
|
 |
| ■リモートI/Oモジュール |
| MDC-iT80 typePは、フォトカプラ入出力、計16点のLAN対応リモートI/Oモジュールです。 |
| ■モニタリング／遠隔操作 |
| 既設のネットワークを利用して、機器のモニタリングや遠隔操作を行うことを可能にします。店鋪、ビル、公共施設、マンション、住宅などのセキュリティ、省エネシステムや工場の設備稼働監視、生産管理システムを構築するためのツールとして抜群のコストパフォーマンスを発揮します。 |
| ■TCPコマンド |
| TCPプロトコルによるコマンドで入出力ポートのコントロールができます。 |
| ■カウント機能 |
| 入力ポート#1〜#8の入力信号OFFからONでカウントアップするカウント機能を持っています。 |
| ■FTPサーバ機能 |
| FTPサーバ機能を持っていますのでパラメータやシステムのバージョンアップなどの変更はFTPコマンドを利用して行うことが可能です。 |
| ■RS232Cを装備 |
| RS232Cインターフェイスを標準装備しており、受信した接続機器からのテキストデータをTCPコマンドで上位PCにアップロードできます。 |
|
|
|
|

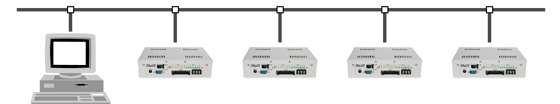

■システム構成図
|
| 付属のI/Oコントロールソフトウェアで、MDC-iT80を8台まで管理することができます。 |
|
|
|
|
|
| ■リモートI/Oコントロールソフトウェア |
MDC-iT80には、TCPコマンドを用いた専用のリモートI/Oコントロールソフトウェア(Windows版)が標準で付属しています。標準仕様でMDC-iT80を8台までリモート操作（管理）することができます。
--［主な機能］-----
●入出力接点情報のモニタリング
●出力接点の手動によるON/OFFコントロール
●条件設定による出力接点の自動制御
●電子メールによる遠隔地へのイベント通知
●RS232Cから受信したテキストデータの保存
●入出力接点のログデータファイルの作成 |
■I/Oモニタリング画面
|
■接続画面 |
■出力条件一覧画面 |
|
|
|
|
|
|
|
| |
|
|
| ■稼動ログ画面 |
■メール送信設定画面 |
■出力条件設定画面 |
|
|
|
|
|
|
|
|
|
|
|
| ■MDC-iT80のTCPコマンド |
|
MDC-iT80では、下記のTCPコマンドを用いて、お客様ご自身が作成されたプログラムにより、入出力ポートをリモート操作でコントロールすることも可能です。
| setoutp |
指定出力ポートをON/OFFします。 |
| setoutd |
全出力ポートをON/OFFします。 |
| getoutp |
指定出力ポートの状態を取得します。 |
| getoutd |
全出力ポートの状態を取得します。 |
| getinp |
指定入力ポートの状態を取得します。 |
| getind |
全入力ポートの状態を取得します。 |
| getcunt |
指定ポートのカウント値を取得します。 |
| setcunt |
指定ポートのカウント値を設定します。 |
| getcom |
RS232Cインターフェイスから受信したデータを取得します。 |
| quit |
TCPコマンドの終了。 |
|
MDC-iT80は、上位PCからの要求コマンドに従った処理を実行後、返送データを返信します。
［コマンド］setoutp 2=1（出力ポート番号2をONにする。）
［返送データ］setoutp 2=1
※「2」はポート番号1〜8を指定、「1」は出力状態1=ON/0=OFFを指定。
［コマンド］getoutp 1（出力ポート番号1の状態を取得する。）
［返送データ］getoutp 1=0
※「1」はポート番号1〜8を指定、「0」は出力状態1=ON/0=OFF。 （上記の例はOFFの場合）
|
|
|
|
|
■MDC-iT80 typePの主な仕様
|
| |
MDC-iT80 NS
|
MDC-iT80 AN
|
MDC-iT80 AS
|
| 接点入力 |
フォトカプラ入力 8点
DC16V〜DC27V |
フォトカプラ入力 16点
DC16V〜DC27V |
なし |
| 接点出力 |
フォトカプラ＋トランジスタ出力 8点
DC24V 100mA |
なし |
フォトカプラ＋トランジスタ出力 16点
DC24V 100mA |
| 入出力接点コネクタ |
ヒロセ HIF3B-26PA（または互換品） |
| ネットワーク |
10BASE-T |
| RS232C |
1200 〜38400BPS |
| 電源 |
電源アダプタ：AC100V入力 DC24V出力 定格1.0A |
| 寸法 |
D140mm×W200mm×H50mm（突起部を除く） |
| 重量 |
約480g |
| 使用条件 |
温度0〜50℃（保管時-10〜60℃） |
| 湿度20〜80%（結露無きこと） |
| 強い振動、ガス等が無いこと |
|
|
| |
|
※本項に記載されている用語及び製品名は各社の商標又は登録商標です。
※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
|
|
|
