| LanTan LT330 − NCデータコミュニケータ |
|
|
|
|
|
|
|
［製品名］ LanTan LT330
［製品概要］
USBメモリが使えるDNCデータサーバ
［製品内容］
・LT330本体
・電源アダプタ
・RS232Cケーブル
・取扱説明書
・保証書
［標準価格］ \158,000（税別）
|
|
|
|
|
|
 |
| ■USBメモリ/LAN対応のNCデータ転送装置として |
| LT330はデータサーバ機能を持たないNC工作機と接続し、大容量プログラムデータの高速DNC転送やNC制御機のメモリの入出力を行う小型、簡単操作、低価格が特徴のDNCデータサーバです。単体でUSBメモリを使ったNCデータ入出力機としてもご利用いただけます。 |

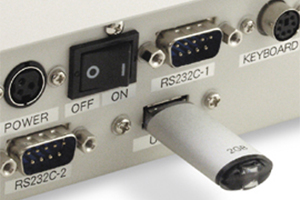

| ■USBフラッシュメモリに対応 |
| USBフラッシュメモリを差し替えが可能な外部メモリとしてご利用いただけます。工場内にLAN環境が整備されていなくても、フロッピーやMOディスクと同じようにUSBメモリをご利用いただくことで、大容量データの入出力も容易に行うことができます。LAN構築のための予算がない場合や、電気的ノイズなど工場内の環境が悪い場合でも、長時間の連続加工運転を低コストで可能にします。 |
|
|
■動作確認済みUSBメモリ
●4GB：ELECOM MF-CU204GWH
●2GB：サンワサプライ UFD-L2G2
●1GB：I/O DATA TB-ST1G/B
●256MB：ELECOM MF-HU2256SV BUFFALO RUF-C256ML/U2E
●128MB：PQI Traveling Disk U190 |
| ■FTPサーバ/ファイル共有機能 |
| FTPサーバ機能やファイル共有機能を標準で装備していますので、CAD/CAMシステムなどで作成されたNCプログラムをLAN経由で高速転送し、内部のフラッシュディスクに保存することができます。 |
| ■FTP接続 |
■マイネットワーク |
|
|
|
|
|
| ■使いやすい操作パネル |
操作パネルは、バックライト付きLEDと15mmピッチの25キーを採用し、主要な機能を上部に配置した使いやすい設計になっています。保存したNCデータのファイル名が画面に一覧表示され、シンプルなボタン操作でファイルを選択し、NC工作機とのデータ入出力、またはファイルのコピー、消去を行うことができます。
・［PRM］−パラメータ設定
・［COPY］−ファイルコピー
・［DEL］−ファイル削除
・［IN］−NCデータ入力
・［OUT］−NCデータ出力 |
|
|
| ■データディスクにDiskOnModuleを採用 |
| 内部データディスクには、IDE互換フラッシュディスク「DiskOnModule」を使用しています。フラッシュディスクは電源を切ってもデータを保持する半導体ディスクで、振動、熱、電気的ノイズ等に高い耐久性を持っていますので、HDD等と比べ条件の悪い作業現場でも安全にDNC運転やNCデータの入出力が行えます。 |
| ■サブプログラム出力に対応 |
| サブプログラムの出力に対応していますので、メインプログラムの中にサブプログラム名を入れておくことで、データ出力時に指定されたサブプログラムを呼び出して、転送することができます。（サブプログラムの階層呼び出しにも対応しています。） |
|
|
|
|

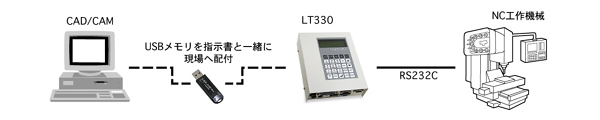

■USBフラッシュメモリを使ったNCデータ転送装置として
|
| フロッピーやMOディスクと同様にUSBフラッシュメモリをご利用いただくことで、大容量データの入出力も容易に行うことができます。 |
|
|

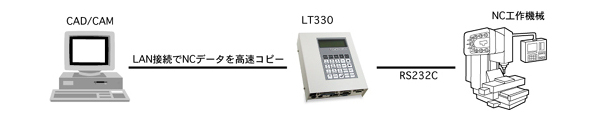

| ■LAN対応のDNCデータサーバとして |
| FTPサーバ機能やファイル共有機能を標準で装備しており、CAD/CAMシステムで作成された大容量のNCプログラムもLAN経由で高速転送できます。 |
|
|
|
|
|
|
■RS232C通信パラメータ仕様
|
| COMポート |
COM1 / COM2 |
| ボーレート |
1200 / 2400 / 4800 / 9600 / 19200 / 38400 |
| ストップビット |
1bit / 2bit |
| キャラクタ長 |
7bits / 8bits |
| パリティ |
None / Even / Odd |
| 文字コード |
ISO / EIA / ASCII |
| NULLの挿入 |
NULLを挿入しない / NULLを挿入する |
| 送信時DC1待ち |
DC1を待つ / DC1を待たない |
| 入力時DC2待ち |
DC2を待つ / DC2を待たない |
| オートリワインド |
オートリワインドしない / オートリワインドする |
| 出力時CTSによる制御 |
DC1/DC3による制御 / CTSによる制御
|
| 入力時RTSによる制御 |
DC1/DC3による制御 / RTSによる制御 |
| 入力ファイルマーク |
DC2/DC4 / % |
|
|
|
|
■LanTan LT330の主な仕様
|
| データディスク |
組込みフラッシュディスク 256MB（データ領域
約220MB） |
| インターフェイス |
RS232C（D-Sub 9pin）ポート×2 |
| USB2.0ポート×1 |
| LAN（RJ45）ポート×1 10BASE-T/100BASE-TX |
| 操作パネル |
ディスプレイ：バックライト付き液晶 20文字×4行 |
| キー：ファンクションキー、英数字キー（25キー） |
| 主な機能 |
データ入出力 |
| ファイル管理（ファイルコピー、ファイル消去） |
| ファイル名表示、プログラム内容表示（※但し、プログラムの先頭から10Kバイトまで） |
| サブプログラム出力 |
| オートリワインド |
| O番号ごとの分割保存 |
| FTPサーバ / ファイル共有 |
| DHCPクライアント |
| パラメータ設定（※操作パネル、およびWebブラウザによる設定） |
| ディレクトリ設定（※最大10個のディレクトリを設定可能） |
| プロトコル |
プロトコルB（各社NC機に対応） FANUCカセットプロトコル準拠
マザトロール言語（CMT）対応
※動作確認済み機種 T-1/2/3/32/plus M-1/2/32/plus |
| 電源 |
DC5V 2.5A以下 |
| 電源アダプタ 入力：AC100V〜AC240V 出力：DC5V/3.0A |
| 寸法 |
D198mm×W158mm×H50mm（突起部を除く） |
| 重量 |
約1.21kg |
| 使用条件 |
温度5〜35℃（保管時-10〜50℃） |
| 湿度20〜80%（結露無きこと） |
| 強い振動、ガス等が無いこと |
|
|
| |
|
※本項に記載されている用語及び製品名は各社の商標又は登録商標です。
※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
|
|
|
