歯科用５軸ミリングマシン

エクスマイル　EXM-5S

歯科用切削加工機

標準価格：オープン価格

カタログダウンロード（PDF）

高精度・高剛性歯科用５軸ミリングマシン

金属加工が可能な安定性と、ラボに設置可能な省スペース設計を両立した、歯科用5軸ミリングマシンです。高速で滑らかな同時5軸NC制御技術により、高い面精度を実現しました。電源はAC100Vですので、日本のコンセントで手軽に使用できます。

自社工場で一貫製造、安心のサポート体制

エクスマイルは、埼玉県にある弊社の越谷工場で一貫製造しています。導入後も安心してご利用いただけるよう、弊社技術スタッフが全力でサポートいたします。

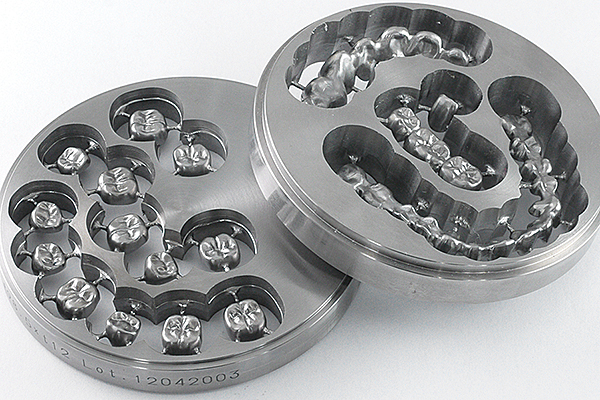

チタン、コバルトクロムに対応

目的によって選べるスピンドル最高回転数（5万回転、3万回転）、クーラント装置を標準装備。チタン、コバルトクロム、ハイブリッドレジン、PMMA、など湿式加工可能な歯科材料を高精度に加工することが可能です。

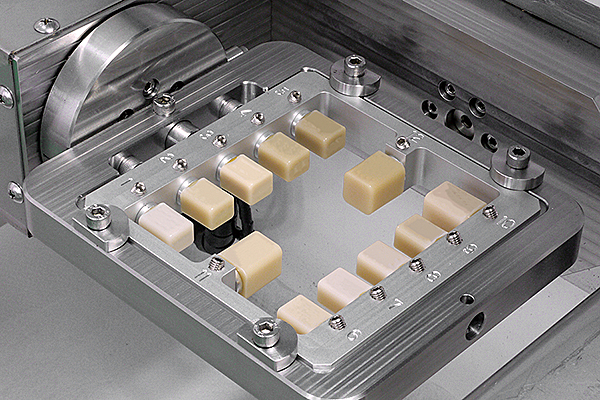

CAD/CAM冠に対応

CAD/CAM冠（ハイブリッドレジン）の加工に対応しています。ブロックは最大12本取付可能です。

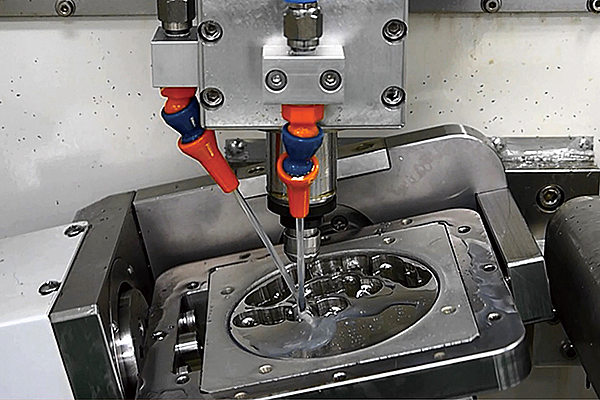

同時5軸制御

高速で滑らかな同時5軸NC制御技術により、アンダーカット部の加工や複雑な補綴物の加工を可能にしました。

サーボモーター、ボールネジ、精密リニアガイド

当社小型NC加工機シリーズと同じACサーボモーター、ボールネジ、精密リニアガイドを採用。小型ながら高速で高精度の切削加工を可能にしました。

ATC７本搭載

最高7本のバーを自動交換が可能。複数のバーを使用する複雑な加工が可能です。

加工中はPC接続不要

超コンパクト制御機が本体に内蔵。CADCAMシステムで作成された加工プログラムをパソコンから一括転送し、加工を開始します。加工中はパソコンの負荷に一切影響がなく、パソコンの電源を落とすことも可能です。

製品仕様

各軸機構	X、Y、Z軸：精密ボールスクリュー、精密リニアガイド A、B軸：ノンバックラッシハーモニックドライブ	各軸動作範囲	X軸：直行軸　180mm Y軸：直行軸　120mm Z軸：直行軸　110mm A軸：回転軸　±999度 B軸：回転軸　＋30度～－90度
制御方式	各軸セミクローズドループフィードバック方式 ACサーボ制御システム	制御軸	X、Y、Z、A、B軸　5軸同時補間制御
制御プログラムコード	Gコード／Mコード方式	データ入力方式	LAN
インターフェイス	LAN（RJ45）　10BaseT/100BaseTX	内部メモリ容量	約250MB
主軸	標準スピンドル　　　　回転数：5000～50000RPM　最大出力：350W 高トルクスピンドル　　回転数：3000～30000RPM　最大出力：350W ※主軸は標準仕様と高トルク仕様のどちらか一方の選択となります。尚、設置後の交換については、別途お問い合わせください。	ATC	専用ツールホルダー方式工具数：7本工具長測定機能
取付可能工具	シャンク径：Φ3、Φ4、Φ6　全長：45～60mm	取付可能切削材形状	ディスク（段付き）外径：98～98.5mm　段部高さ：10mm　厚さ：40mm以内ブロック（ピン付）ピン直径：6mm　ブロック寸法：最大20mm×20mm×35mm（最大12本取付可能）
外形寸法	W650mm×H1490mm×D780mm（突起部を除く）	重量	約205kg
定格電源電圧	AC100V ±10%	定格周波数	50Hz/60Hz
定格消費電力	850W以下	空気圧源	バークランプ：0.55～0.6MPa 主軸冷却：0.25～0.30MPa（約30ℓ/min）
使用環境	使用場所：室内（強い振動、ガス等が無いこと）温度：5～40℃ 湿度：35～80％（結露のないこと）

　販売名：エクスマイル　EXM-5S
　一般的名称：歯科技工室設置型コンピュータ支援設計・製造ユニット
　医療機器分類：一般医療機器
　届出番号：11B3X10041000003
　製造販売元：モディアシステムズ株式会社

製品導入に関するQ&A

Q EXM-5Sはどんな用途に使用されていますか？: A

切削加工による歯科技工物の製作（チタン、コバルトクロム、ハイブリッドレジン、PMMA等）にご使用頂いております。
Q 機械本体以外に必要な設備: A

CAMソフト、エアーコンプレッサーが必要です。エアー経路からの水の混入は機械の早期故障につながりますので、正しい選定を行って下さい。
Q エレベーターのない2階や3階への搬入: A

階段からの搬入が可能です。今まであきらめていた場所で金属ミリング加工が実現できます。（ただし搬入費用の追加料金がかかります。）
Q 機械のメンテナンスや修理のサポート体制: A

毎年メンテナンスのご案内をしております（導入1年目は無償、2年目以降は有償）。修理は都度迅速に弊社スタッフが対応いたします。
Q 中小企業等経営強化法の経営力向上設備等に係る生産性向上要件証明書: A

発行可能です。お問合せ下さい。(2027年3月31日取得分まで)
Q 実機を見たい。: A

弊社(埼玉県越谷市)にて実機をご覧いただけます。また、定期的に展示会へも出展しております。
