製品紹介

NCデータ転送装置
LanTan LT330
USBメモリが使えるDNCデータサーバ
標準価格：￥196,000（税別）
LT330本体
カタログダウンロード（PDF）
USBメモリ／LAN対応のNCデータ入出力機

LanTan LT330はデータサーバ機能を持たないNC工作機と接続し、大容量プログラムデータの高速DNC転送やNC制御機のメモリの入出力を行う小型、簡単操作、低価格が特徴のDNCデータサーバです。
単体でUSBメモリを使ったNCデータ転送装置としてもご利用いただけます。

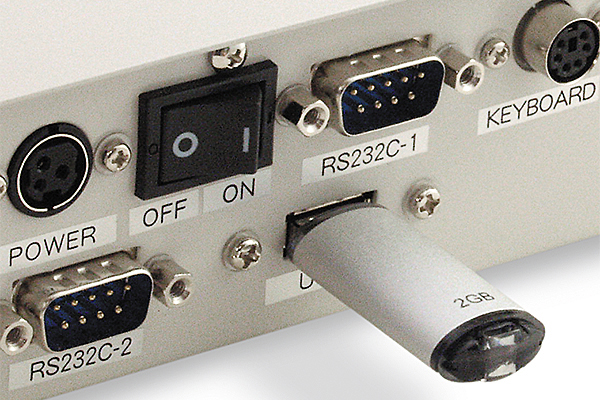

USBフラッシュメモリに対応

USBフラッシュメモリを差し替えが可能な外部メモリとしてご利用いただけます。工場内にLAN環境が整備されていなくても、フロッピーやMOディスクと同じようにUSBメモリをご利用いただくことで、大容量データの入出力も容易に行うことができます。LAN構築のための予算がない場合や、電気的ノイズなど工場内の環境が悪い場合でも、長時間の連続加工運転を低コストで可能にします。
※動作確認済みUSBメモリについてはお問い合わせ下さい。

LT330-USB

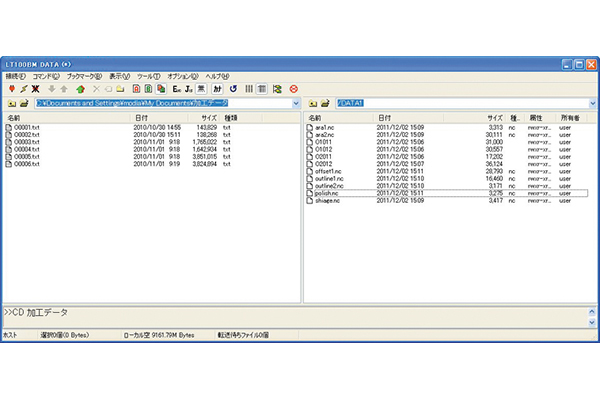

FTPサーバ/ファイル共有機能

FTPサーバ機能やファイル共有機能を標準で装備していますので、CAD/CAMシステムなどで作成されたNCプログラムをLAN経由で高速転送し、内部のフラッシュディスクに保存することができます。

FTPサーバ/ファイル共有機能

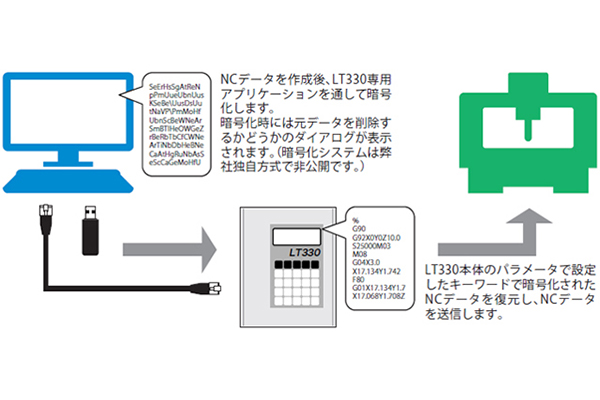

NCデータコピーガード機能（Version7.1）

CAMソフトで作成されたGコードのNCデータを、LT330専用のアプリケーションを通して暗号化します。暗号化時に復元キーワードを設定します。LT330本体にもパラメータで個々に復元キーワードを設定し、暗号化されたデータはキーワードが一致するLT330本体でのみ復元され、加工データとして使用することができます。また、NCデータの暗号化時には、元データ削除実行有無のダイアログが表示されます。暗号化と同時に元データを削除しておくことで、NCデータの流出をさらに防止します。

NCデータコピーガード機能（Version7.1）

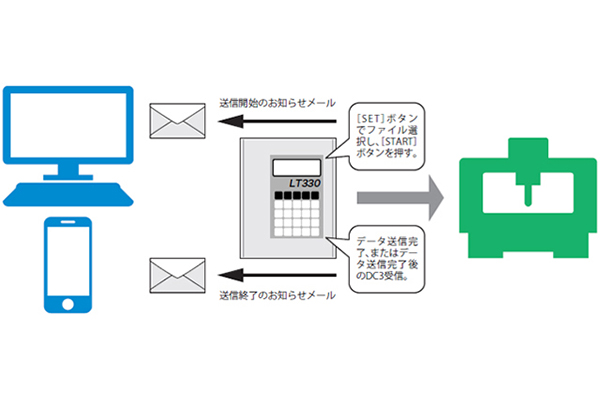

メール送信機能（Version7.1）

LT330にあらかじめ設定を行っておくことで、指定したイベント発生時（データ送信の開始、終了、接点入力）にメールでお知らせします。長時間のデータ転送中や、DNC運転での長時間加工中に、離れた場所で作業していても加工終了を知らせてくれます。POP before SMTPとSMTP認証に対応しています。
※DNC運転の加工終了とLT330のデータ送信終了は同時ではありません。加工内容によって時間差は異なります。

メール送信機能（Version7.1）

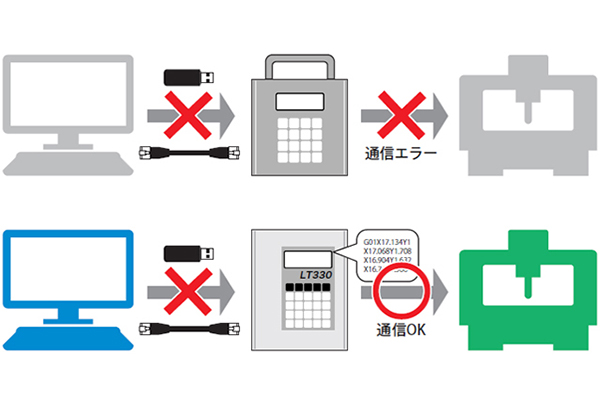

送信データ保護機能（Version7.1）

USBメモリまたはネットワーク上のパソコンに保存されたNCデータを送信する場合、送信を実行すると同時にLT330本体の内部メモリに自動的に一時保存されます。データ送信開始後はUSBメモリが抜けてしまっても、ネットワークトラブルなどでLANが切断されてしまってもデータ送信は継続されますので、DNC運転時に加工を中断させることはありません。
※自動一時保存が可能なメモリ領域はおよそ100MB程度です（メモリの空き領域はタスクの状態によって変動します）。メモリ領域を超えるサイズのデータを選択した場合は送信不可エラーとなりますので、100MBを超えるような大容量のデータを送信したい場合はあらかじめLT330の内部フォルダ（DATA1～DATA9）に保存してからファイル選択を行ってください。

送信データ保護機能（Version7.1）

サブプログラム出力に対応

サブプログラムの出力に対応していますので、メインプログラムの中にサブプログラム名を入れておくことで、データ出力時に指定されたサブプログラムを呼び出して、転送することができます。（サブプログラムの階層呼び出しにも対応しています。）

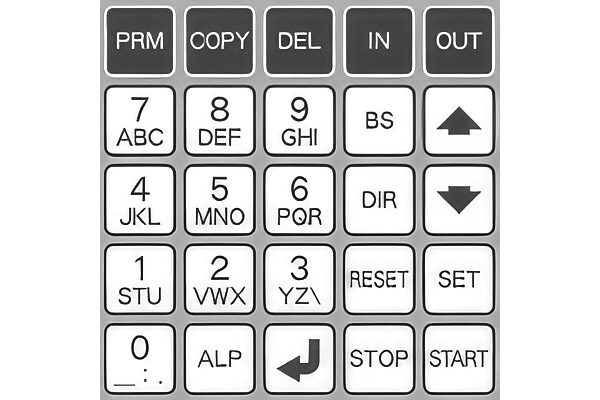

使いやすい操作パネル

操作パネルは、バックライト付きLEDと15mmピッチの25キーを採用し、主要な機能を上部に配置した使いやすい設計になっています。保存したNCデータのファイル名が画面に一覧表示され、シンプルなボタン操作でファイルを選択し、NC工作機とのデータ入出力、またはファイルのコピー、消去を行うことができます。
・［PRM］－パラメータ設定
・［COPY］－ファイルコピー
・［DEL］－ファイル削除
・［IN］－NCデータ入力
・［OUT］－NCデータ出力

操作パネル

データディスクにDiskOnModuleを採用

内部データディスクには、IDE互換フラッシュディスク「DiskOnModule」を使用しています。フラッシュディスクは電源を切ってもデータを保持する半導体ディスクで、振動、熱、電気的ノイズ等に高い耐久性を持っていますので、HDD等と比べ条件の悪い作業現場でも安全にDNC運転やNCデータの入出力が行えます。

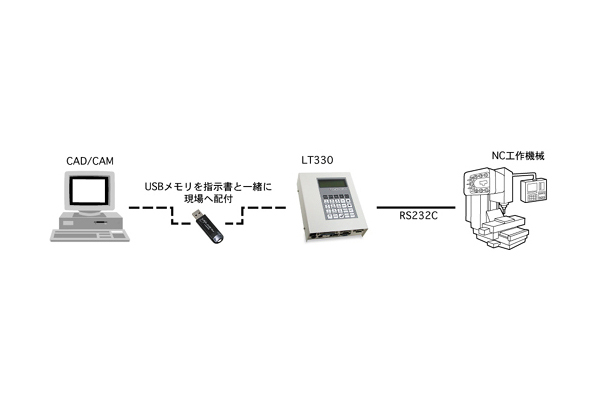

USBフラッシュメモリを使ったNCデータ転送装置として

フロッピーやMOディスクと同様にUSBフラッシュメモリをご利用いただくことで、大容量データの入出力も容易に行うことができます。

USBフラッシュメモリを使ったNCデータ転送装置として

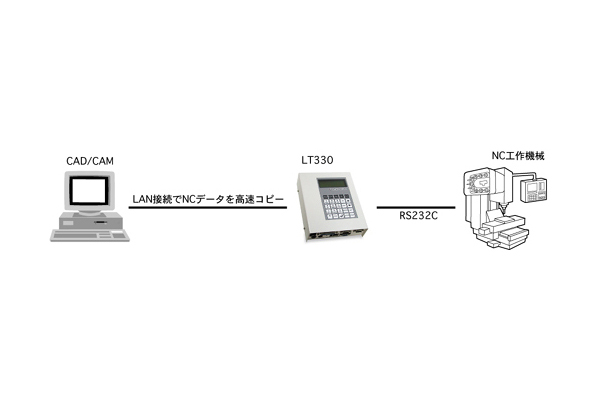

LAN対応のDNCデータサーバとして

FTPサーバ機能やファイル共有機能を標準で装備しており、CAD/CAMシステムで作成された大容量のNCプログラムもLAN経由で高速転送できます。

LAN対応のDNCデータサーバとして

Windowsファイル共有プロトコルSMB2.0対応機能

LT330は従来よりWindows共有機能を持っています。しかしながらWindowsのアップデートが進み、接続するパソコンによっては従来のLT330では共有機能が使用できず、ユーザー様のご判断でパソコン側の設定を変更していただく必要がありました。
SMB2.0対応バージョンでは、パソコン側の設定変更が不要で、よりスムーズにファイル共有機能をご利用いただけます。
下記の課題をお持ちのお客様に、是非ご利用いただきたい機能となっておりますので、ご検討ください。
・パソコン側の設定は変更できない
・SMB1.0に実質ダウングレードする事はセキュリティ上できない
・今まではUSBメモリでのデータ持ち運びをしていたが、LANに接続し、PCとファイル共有をしたい
※本機能は、有償オプションです。価格はお問合せください。

製品仕様

RS232C通信パラメータ仕様
COMポートCOM1 / COM2ボーレート1200 / 2400 / 4800 / 9600 / 19200 / 38400
ストップビット1bit / 2bitキャラクタ長7bits / 8bits
パリティNone / Even / Odd文字コードISO / EIA / ASCII
NULLの挿入NULLを挿入しない / NULLを挿入する送信時DC1待ちDC1を待つ / DC1を待たない
入力時DC2待ちDC2を待つ / DC2を待たないオートリワインドオートリワインドしない / オートリワインドする
出力時CTSによる制御DC1/DC3による制御 / CTSによる制御入力時RTSによる制御DC1/DC3による制御 / RTSによる制御
入力ファイルマークDC2/DC4 / %
LT330の主な仕様
データディスク組込みフラッシュディスク　512MB（データ領域 約420MB）インターフェイスRS232C（D-Sub 9pin）ポート×2
USB2.0ポート×1
LAN（RJ45）ポート×1　10BASE-T/100BASE-TX
操作パネルディスプレイ：バックライト付き液晶　20文字×4行
キー：ファンクションキー、英数字キー（25キー）		主な機能データ入出力
ファイル管理（ファイルコピー、ファイル消去）
ファイル名表示、プログラム内容表示（※但し、プログラムの先頭から10Kバイトまで）
サブプログラム出力
オートリワインド
O番号ごとの分割保存
FTPサーバ / ファイル共有
DHCPクライアント
パラメータ設定（※操作パネル、およびWebブラウザによる設定）
ディレクトリ設定（※最大10個のディレクトリを設定可能）
NCデータコピーガード（Ver.7.1）
メール送信（Ver.7.1）
送信データ保護（Ver.7.1）
サブディレクトリへの移動（Ver.7.1）
スケジュール運転機能（Ver.7.1.1.2）
プロトコルプロトコルB（各社NC機に対応）　FANUCカセットプロトコル準拠
マザトロール言語（CMT）対応
※動作確認済み機種　T-1/2/3/32/plus　M-1/2/32/plus 		電源DC5V　2.5A以下
電源アダプタ　入力：AC100V～AC240V　出力：DC5V/3.0A
寸法D198mm×W158mm×H50mm（突起部を除く）重量約1.21kg
使用条件温度5～35℃（保管時-10～50℃）
湿度20～80%（結露無きこと）
強い振動、ガス等が無いこと

製品導入に関するQ&A

Q
LT330はどんな用途に使用されていますか？
A
メモリカードやUSBが使えないマシニングセンター、NC旋盤との加工ファイル入出力にご使用頂いております。
Q
LT330とLT100BMのちがい
A
操作の方法が異なります。
LT330は本体に操作画面とボタンがあり、ファイル選択、パラメーター編集を本体操作のみで行うことができます。
LT100BMは操作画面とボタンがないため、NCからのリクエストコマンドによってデータ出力されます。ファイル名設定、パラメータ編集はPCとの接続が必須となります。
Q
接続できるNC工作機械
A
下記NC工作機械制御装置との通信実績がございます。詳しい型式につきましてはお問合せください。
・FANUC ・OKUMA OSP ・三菱電機 MELDAS・安川電機 YASNAC ・日立精機 SEICOS・MAZAK(MAZATROL)・東芝機械 TOSNUC
Q
導入前にデモ機で通信確認ができるか
A
貸出機をご用意しております。（貸出期間最長2週間、往復送料お客様ご負担）
Q
使用できるUSBメモリの種類
A
USB規格はUSB2.0/USB3.0/USB3.1/USB3.2、メモリ容量は64GBまでのUSBメモリで動作確認済ですが、メーカー、型式によって稀に使用できないUSBメモリがあります。高速転送タイプのUSBメモリが使用できない場合があります。
Q
標準タイプとSMB2.0対応タイプのちがい
A
SMB2.0対応タイプは、パソコン側のSMB設定変更が不要で、よりスムーズにWindowsファイル共有機能をご利用いただけます。標準タイプはSMB2.0非対応のため、Windowsファイル共有機能を使用する場合はパソコン側のSMB1.0接続設定を有効化する必要があります。
Q
NC工作機械との設定作業
A
出張対応いたします。御見積をご依頼ください。
Q
電源を工作機械から供給することができるか
A
機械側にRS232Cポートから24Vの電源を出力できる機能がついている場合ご使用いただけます。電源供給タイプのRS232Cケーブルを別途販売しておりますのでお問合せください。
