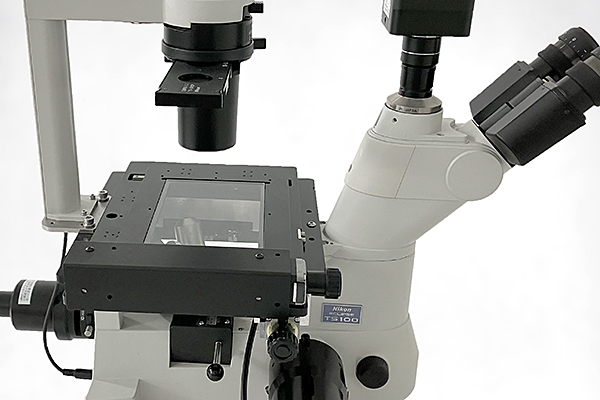

コントローラーを一体化したLAN対応の多機能電動ステージ

エムアイステージ タイプＴは、LANまたはUSBでPCからＸ軸、Ｙ軸、フォーカスハンドルをリモートコントロールする倒立光学顕微鏡用の多機能電動ステージです。
プログラム運転機能による自動化やコマンドコントロール機能による遠隔操作など、ラボオートメーション構築のお手伝いをします。
コントローラーを一体化したシンプルな構成で保管、持ち運び、顕微鏡への装着を容易に行えます。

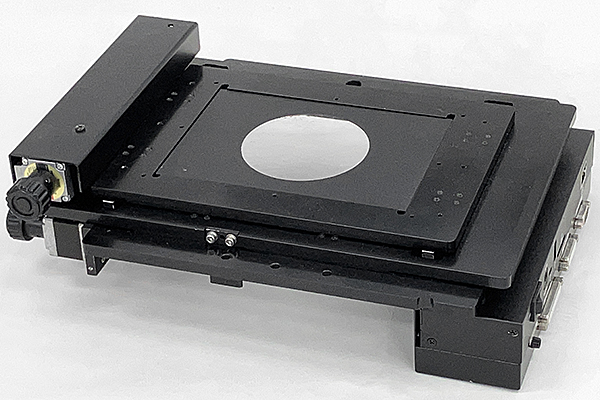

XYステージ

XYステージは、顕微鏡に標準で装備されているテーブルを取り外した顕微鏡側に、アタッチメントを取り付けて固定します。
アタッチメントは顕微鏡ごとに寸法が異なりますので、各機種に対応したアダプターを用意しています。
ご検討の際はメーカー名と機種をお知らせください。
※動作範囲（X＝120ｍｍ、Y＝84ｍｍ）は顕微鏡の機種により制限があります。

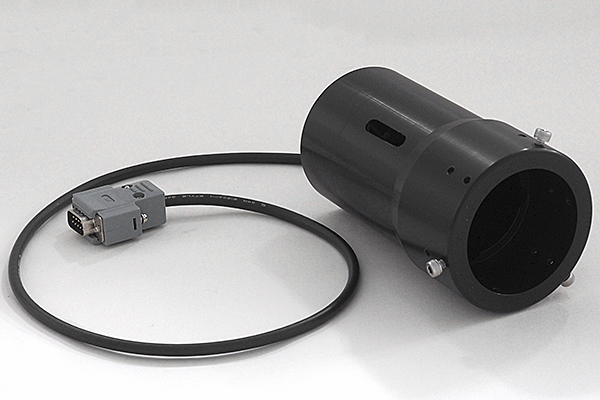

フォーカスハンドルドライブを標準装備

フォーカスハンドルドライブを標準装備しています。Z軸モーターの回転を微動ハンドルに正確に伝達し、長時間の連続動作でも高い精度を維持します。
フォーカスハンドルドライブは微動／粗動ハンドルが装備されている顕微鏡の粗動ハンドルに固定され、ドライブユニットのモーターにより微動ハンドルを高精度に駆動します。
ハンドルの形状・寸法は各メーカーの機種ごとに異なりますので、対応する寸法に調整後出荷いたします。

設置当日から使用可能

設置したその日から観察、イメージングの自動化をお手伝いいたします。

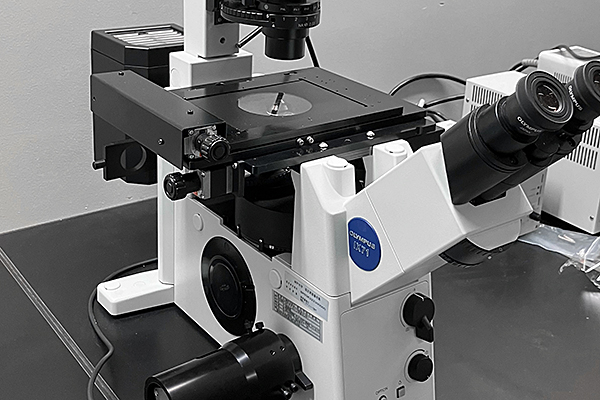

※MiStage TYPE-TのEBIDENT IX71への搭載例

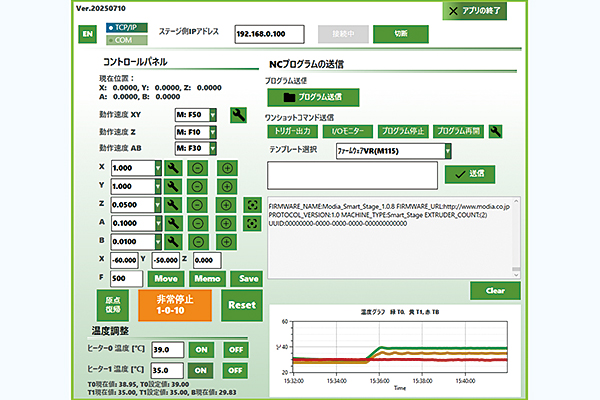

操作ソフトウェアー＜ＭｉＡＰＰ＞

エムアイステージが持つ各種の機能をPC上で操作します。マニュアルでの軸動作、座標位置のCSVフォーマットファイル作成、温度設定とグラフ表示、外部機器との入出力、さらにテキストファイル形式で記載されたGコードプログラムによる自動運転ができます。

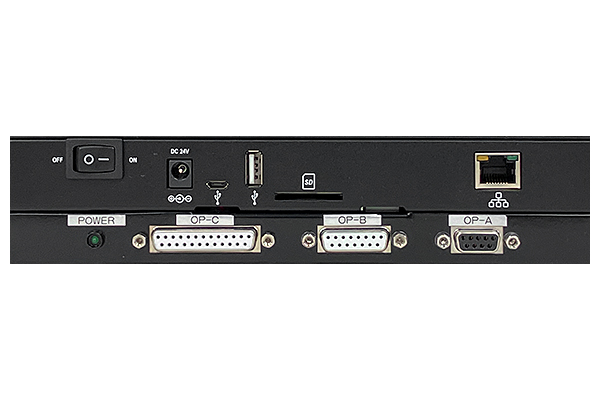

多機能インターフェイス

PCとの接続用にLAN、USBインターフェイスを装備しています。
A軸、B軸用インターフェイスは最大0.75Aまでの2相ステッピングモーターを直接つなぐことができます。その他ヒーター用インターフェイス、外部I/Oインターフェイスを標準装備しています。

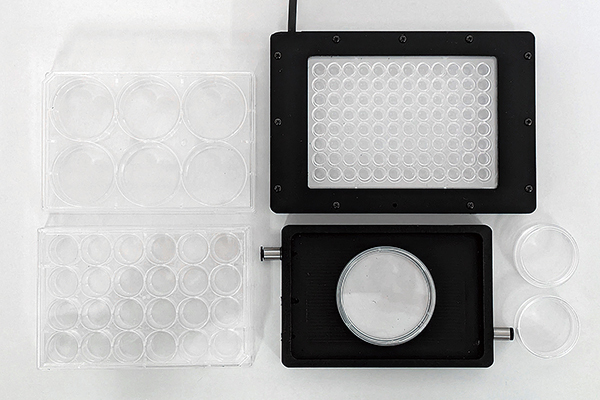

透明ガラスサーモカバー

標準装備の温度調整機能を利用した透明ガラスサーモカバーを製作します。
インキュベータから取り出したワークプレートにかぶせて観察時の結露を防止します。保温効果がありますので観察時間の大幅な延長が可能です。ヒーターは温度センサーによるPID制御でフラットな温度勾配を保ちます。
ヒーター機能は3回路ありますので、サーモカバー以外への応用も可能です。

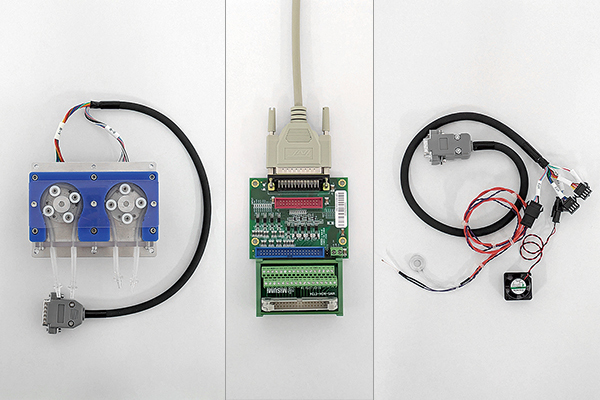

拡張オプション

標準装備している各種の機能を活かしたオリジナルシステムの構築に向けて、お客様の研究開発にお役に立てるオプションを用意しています。各種サイズのステッピングモーター・外部機器接続用のフォトアイソレーション回路基板・照明／殺菌用LED・ファンなどをプラグインですぐにご利用いただけます。

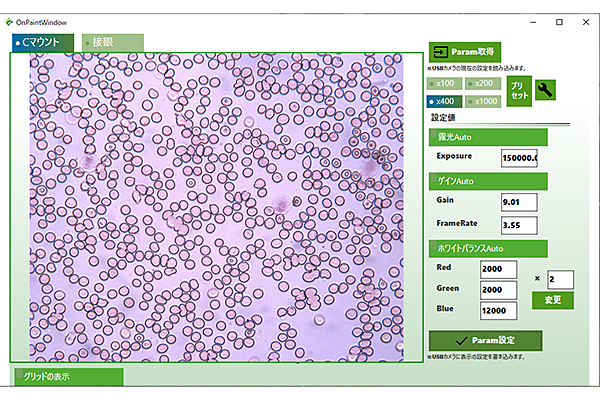

MiCapture（エムアイ・キャプチャ）－BESTOWS株式会社－

MiCapture（エムアイ・キャプチャ）は光学顕微鏡に装着したMiStageと接続して、検体の任意の領域の画像を自動で撮像します。
・焦点の合った画像を自動で取得
・顕微鏡の倍率に合わせて指定した領域内の画像を撮像
・撮像した結果は位置情報とセットで確認

＜ソフトウェアの詳しい説明はこちらから＞
