IWAMAモデリングマシン
MM1000R-5
傾斜式スピンドル搭載・大型5軸機
標準価格：オープン価格
傾斜式スピンドル、内蔵型回転テーブル搭載5軸機
MM1000R-5は、内蔵型回転テーブルを搭載した5軸機です。加工テーブルとフラットなので3軸機としても使用可能です。ご要望の多かった傾斜式スピンドルを搭載しました。

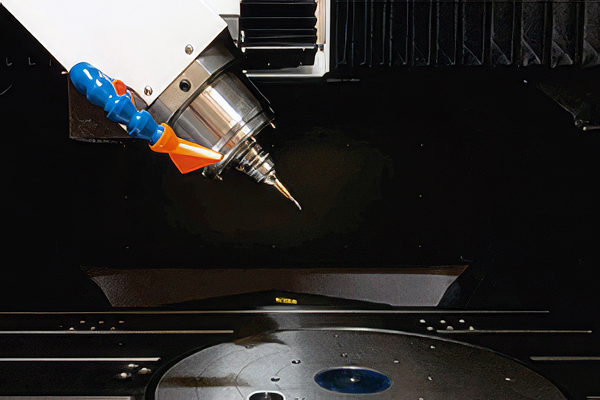

傾斜式BT30スピンドル（B軸方向）を搭載
・主軸回転数：100rpm～15000rpm
・B軸動作範囲：－10～100°
・ツール形式：BT30 P30T-1（45°）

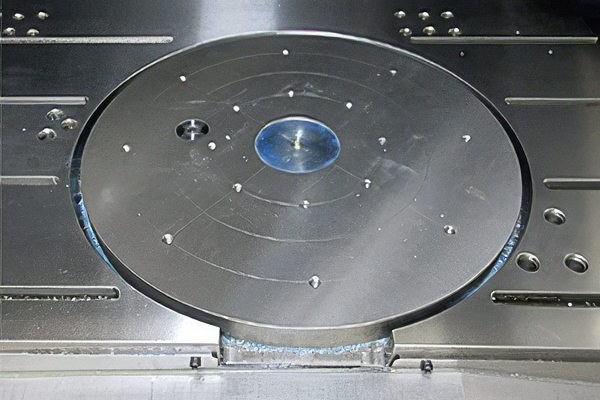

内蔵型回転テーブル搭載、加工テーブルとフラットなので３軸機としても使用可能
・テーブルの大きさ：1100mm × 700mm
・円テーブルの大きさ：Φ500mm
・動作範囲：X軸方向 1050mm
Y軸方向 650mm
Z軸方向 600mm
B軸：－10～100°
C軸：360°
加工動画
製品仕様
| 動作範囲 | X軸方向：1050mm ※OTを含めた移動範囲 Y軸方向：650mm ※OTを含めた移動範囲 Z軸方向：600mm ※OTを含めた移動範囲 B軸：－10～100° C軸：360° | テーブルの大きさ | 1100mm × 700mm（X軸方向 × Y軸方向）/ 円テーブル：Φ500mm |
|---|---|---|---|
| 主軸回転数 | 100rpm～15000rpm | ツール形式 | BT30 P30T-1（45°） |
| 制御装置 | FANUC 0iMF（AI輪郭制御Ⅱ、データサーバ内蔵） | 寸法（所要床面積） | 幅：2380mm※搬入時：2110mm / 奥行：2570mm（含クーラントタンク）※搬入時：2270mm / 高さ：2330mm（含天井カバー）※搬入時：2300mm |
| 機械質量（重量） | 5000kg |
製品導入に関するQ&A
-
QMM1000R-5はどんな用途に使用されていますか？
-
Aデザイン部門での立体検証モデル製作（アクリル、ABS、ケミカルウッド、ワックス等）、アルミ部品製作・強度試験片製作にご使用頂いております。
-
Q機械のメンテナンスや修理のサポート体制
-
A定期的にメンテナンスのご案内をしております。修理は都度迅速にメーカースタッフが対応いたします。
-
Q中小企業等経営強化法の経営力向上設備等に係る生産性向上要件証明書
-
A発行可能です。お問合せ下さい。(2027年3月31日取得分まで)
