小型NC切削機・彫刻機

MiniMiller MM100EX

高速・高精度小型NC加工機

標準価格：オープン価格

カタログダウンロード（PDF）導入事例はこちら

超コンパクト数値制御機搭載小型NC工作機械

当社ラインナップで最もコンパクトなMM100EX。部品製造、研究開発、教育機関など多岐の用途に実績があります。

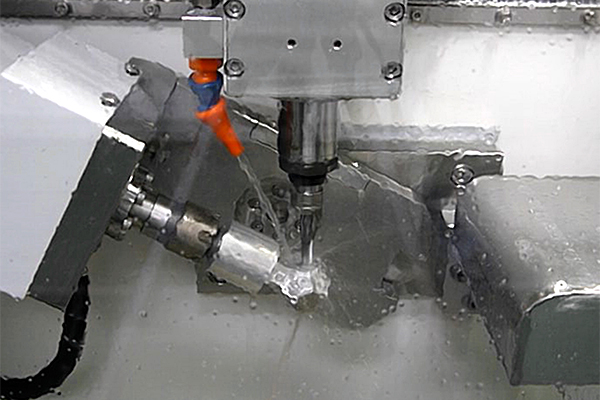

3軸から5軸まで幅広く対応、高精度小型NC切削機

部品製作や文字彫刻、生産ライン組込みまで、幅広いニーズに対応します。また、教育用のNC工作機としても最適です。

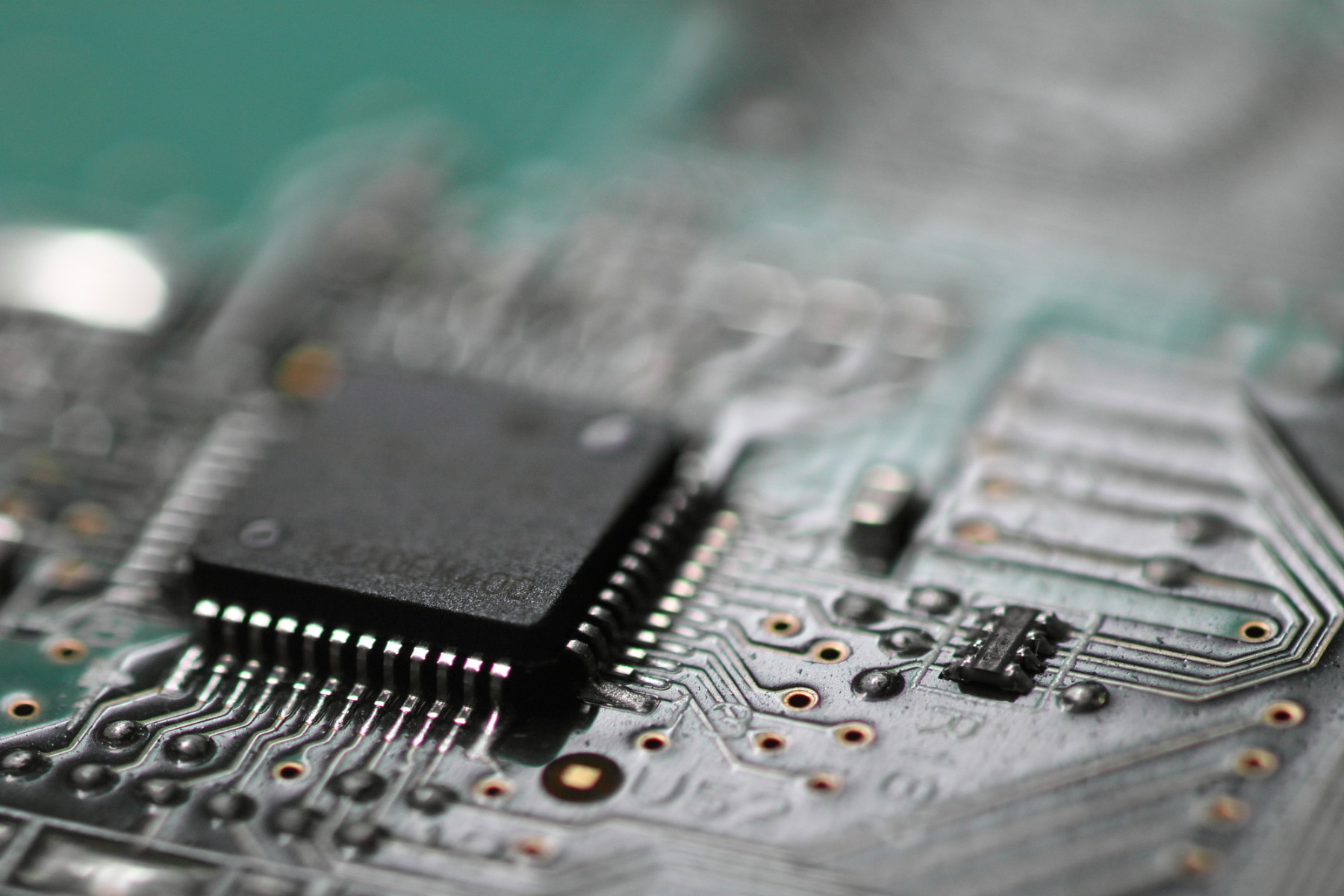

超コンパクト数値制御機搭載

モディアシステムズ製、超コンパクト制御機を搭載。今も磨き続ける技術がここにある、MODIAのアイデンティティです。

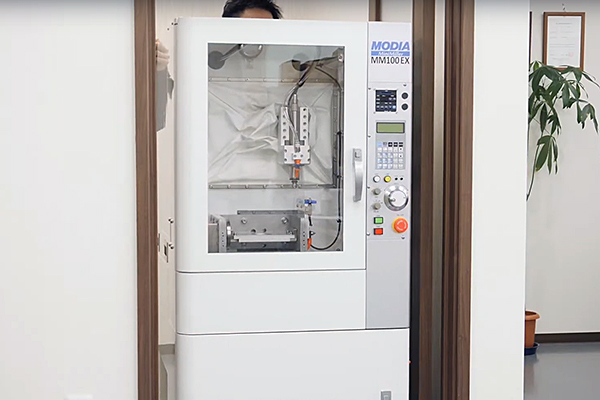

一般ドアを通れるスリムなサイズ

間口800mmからの一般住宅用ドアやオフィス用エレベータを楽々通れるスリムなサイズ。今まで搬入を諦めていた場所で本格NC加工が実現します。

60000回転と30000回転から選べるスピンドル

専用ツールホルダーを使用したプルスタッド方式により、省電力で安定した工具回転を実現。主軸モーターは6万回転か3万回転か、お客様の好みでお選び頂けます。

様々な材料の彫刻加工に実績

鉄系、非鉄金属（銅、真鍮、チタン、アルミ、貴金属等）、の加工に対応します。

様々なオプションを用意

オプション例
左上　工具芯振れ測定器 / 右上　ツールスタンド
左下　ツールクランプ / 右下　シグナルタワー
他にも、クーラントガン、エアーブロークーラント、工具時間カウンターなどがあります。

加工動画

製品仕様

各軸機構	X、Y、Z軸：精密ボールスクリュー、精密リニアガイド A軸：ノンバックラッシハーモニックドライブ　※4軸、5軸仕様 B軸：ノンバックラッシハーモニックドライブ　※5軸仕様	各軸動作範囲	X軸（直行軸）：180mm（ATC装着時150mm） Y軸（直行軸）：120mm Z軸（直行軸）：110mm A軸（回転軸）：±999度　※4軸、5軸仕様 B軸（回転軸）：制限角度まで　※5軸仕様
制御方式	各軸セミクローズドループフィードバック方式 ACサーボ制御システム	制御軸	3軸同時補間制御 / 4軸同時補間制御 / 5軸同時補間制御
位置決め精度	X、Y、Z軸：0.01mm以内/50mm A軸：0.01度以内　※4軸、5軸仕様 B軸：0.01度以内　※5軸仕様	繰り返し位置決め精度	X、Y、Z軸：0.006mm以内 A軸：0.003度以内　※4軸、5軸仕様 B軸：0.003度以内　※5軸仕様
制御プログラムコード	Gコード／Mコード	データ入力方式	LAN（FTP転送）
インターフェイス	LAN（RJ45）　10BaseT/100BaseTX　FTPサーバ機能	内部メモリ容量	約500MB
主軸最大出力	350W	主軸回転数	60000RPM（標準仕様） 30000RPM（高トルク仕様）※オプション
ATC	専用ツールホルダー方式工具数：４本または７本自動工具長測定機能	最大工具シャンク径	Φ6.0
クーラント	水溶性切削油	外形寸法（突起部を除く）	W650mm×H1490mm×D780mm
重量	約205kg（軸数、搭載治具等によって変動）	定格電源電圧	AC100V ±10% / 850W以下
空気圧源	ツールクランプ：0.55～0.6MPa 主軸冷却：0.25～0.30MPa（約30ℓ/min）	使用環境	使用場所：室内（強い振動、ガス等が無いこと）温度：5～35℃（保管時：－10～50℃）湿度：20～80％（結露のないこと）

製品導入に関するQ&A

Q MM100EXはどんな場所で使用されていますか？: A

工場生産ラインや企業の試作開発部門、時計・ジュエリー・工芸品などのアトリエや工房、大学院・大学・高専・高校・職業訓練校（ポリテク）等の教育現場などでご使用頂いております。
Q MM100EXはどんな用途に使用されていますか？: A

工業製品彫刻加工、医療部品加工、腕時計部品製造、楽器部品製造、ガラス加工、刻印製作、ジュエリー部品加工、樹脂成型金型加工、形彫放電用電極加工、ダイカスト金型、巻線、圧粉金属加工、圧粉セラミック加工、樹脂切削加工、伝統工芸品製作、測定器部品彫刻などの用途としてご使用頂いております。
Q MM100EXとMM100VFのちがい: A

CNC（数値制御機）と電源が異なります。
MM100EXはモディアシステムズ製CNC／AC100V、MM100VFはFANUC製CNC／AC200Vです。
コンパクトさとコスパ重視ならMM100EX、工具先端点制御などのFANUC機能を存分に使った加工ならMM100VFをお勧めします。
Q MM100EXとMM100EX-SR2のちがい: A

サーボモーター出力が異なります。MM100EXは100W、MM100EX-SR2は200Wです。MM100EX-SR2は剛性と加工の安定性が高い機種です。
Q MM100VFとMM100VF-SR2のちがい: A

サーボモーター出力が異なります。MM100VFは100W、MM100VF-SR2は350Wクラスです。MM100VF-SR2は剛性と加工の安定性が高い機種です。
Q 最大制御軸数: A

同時5軸。MM100VFでは工具先端点制御(G43.4)と傾斜面指令(G68.2)が可能です。
Q 機械本体以外に必要な設備: A

CAMソフト、エアーコンプレッサー、治具などが必要です。ご用途に合うものをご案内いたします。
Q 切削可能な材料: A

銅、チタン、コバルトクロム、アルミ、非鉄金属、ガラス、樹脂、焼成前セラミックの微細加工に実績があります。
Q エレベーターのない2階や3階への搬入: A

MM100EXは階段からの搬入が可能です（作業者4名必要）。MM100EX-SR2、MM100VF、MM100VF-SR2はクレーン車による搬入を検討します。（ただし搬入費用の追加料金がかかります。）
Q 機械のメンテナンスや修理のサポート体制: A

毎年メンテナンスのご案内をしております。金額は別途お問い合わせください。
修理は都度迅速に弊社スタッフが対応いたします。
Q 中小企業等経営強化法の経営力向上設備等に係る生産性向上要件証明書: A

発行可能です。お問合せ下さい。(2027年3月31日取得分まで)
Q 実機を見たい。: A

弊社(埼玉県越谷市)にて実機をご覧いただけます。また、定期的に展示会へも出展しております。
