MiniMiller MM100EX - 高速・高精度 小型NC加工機

製品名 MiniMiller MM100EX
製品概要 高速・高精度 小型NC加工機
製品内容 ・MM100EX本体
・専用ツールホルダー 4個
・専用ツールコレット 4個(Φ4またはΦ6)
・切削水供給装置
・電源ケーブル
・取扱説明書
・保証書
標準価格 MM100EX-4H \4,600,000~(税別)
MM100EX-5H \5,400,000~(税別)
製品資料
PDFアイコン カタログ(約1MB)
PDFアイコン ラボセットカタログ(約3.67MB)
PDFアイコン 取扱説明書(約954KB)
videoアイコン 動画<MM100EXの使い方>

伝統漆芸品彫刻、螺鈿細工用の抜き金型(真鍮)製作 -沖縄工芸振興センター様-

沖縄県の伝統工芸 漆芸品への直接加工、琉球螺鈿細工用の抜き金型(真鍮)の製作
・MiniMiller MM100

漆塗が施された板材をバキュームテーブルで固定し彫刻加工を行っています。切削負荷が低いため固定力は十分です。小径カッターによる彫刻加工は、高速回転が可能な「MM100シリーズ」の大の得意分野です。

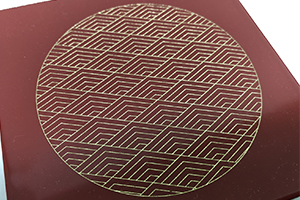

  • 漆芸品(彫刻)

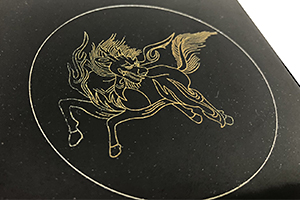

  • 漆芸品(彫刻)

琉球螺鈿(らでん)細工の貝シートをカットするための抜き用金型を真鍮からの削り出しで製作しています。真鍮の切削は、「MM100シリーズ」での加工実績は多数です。

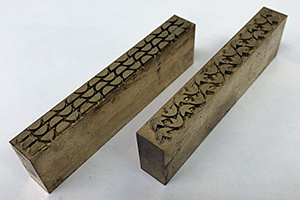

  • 螺鈿用の抜き金型(真鍮)

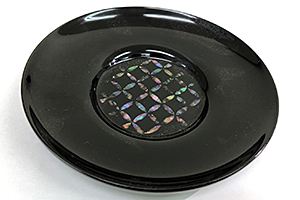

  • 螺鈿漆芸品(抜き金型でカットした貝を使用)

南の国沖縄でMM100が使われています。メーカーとして、作った機械が活用されていることほど嬉しいことはありません。この度は写真のご提供ありがとうございました!

沖縄工芸振興センター様のWebサイトはこちら


ジュエリー、工業製品の切削加工 -ドゥクラフト株式会社様-

チタンリング

チタン、貴金属等の切削加工によるジュエリー、アクセサリーおよび工業製品の製作。
・PRODIA-M45
・MiniMiller MM100
・MiniMiller MM70
・MiniMiller MM150

ドゥクラフト株式会社様のWebサイトはこちら

モデル加工

携帯電話機、釣具、電子部品、玩具等のモデル加工(MM100/MM150)

教育

工業高校、ポリテクカレッジ、工業大学、専門学校でのNC部門の教育(MM100/MM150)

カメラレンズボディー彫刻

60φから120φまでのカメラレンズボディーの距離設定数字の精密彫刻、シーケンスナンバーの自動彫刻(MM100+回転軸)

レンズのマーキング

ガラスレンズのマーキング、プラスチックレンズモールドのマーキング(MM100改造)

金型製作

メダル用プレス金型の放電加工用電極(銅)の製作(MM100+切削油循環装置)
放電電極用グラファイト加工(MM150+集塵装置)

微細穴加工

平面材料に0.1~0.5mm径の小径穴の連続加工、円筒パイプに任意の角度で小径穴加工(MM100+回転軸)

ダイス鋼の彫刻加工

ダイス鋼、ステンレス材料で刻印ヘッド(凸彫り文字)の加工(MM100+切削油循環装置)

時計文字盤加工

貴金属、真珠母貝等の材料で時計文字盤の薄板微細文字、模様彫刻(MM100+切削液循環/切粉回収装置)

アクセサリー加工

金、プラチナ、銀、真珠、貴石加工(MM100+切削液循環装置)

指輪加工

指輪のワックスマスター加工、銀材料の直接加工(MM100+回転軸)

半導体検査

半導体のスライスカットによる不良原因検査(MM150)

微細溝加工

樹脂、ガラス板上の微細溝、ポケット加工(MM100+切削液循環装置、40000回転主軸)

印鑑製作

つげ、チタン、象牙等の高級材料の実印製作(MM100)

楽器部品製作

各種金管楽器のマウスピース、部品の加工(MM150)

レーザー加工

CO2レーザー照射による加工(MM150改造+5/10Wレーザーヘッド)

特殊鍵製作

パチンコ台開閉用鍵の製作(MM150)

医療機器等部品製作

各種医用機器等の部品製作(MM100)

小径パイプ加工

樹脂、金属の小径パイプ(2~5mm)の小径穴、微細模様の切り取り加工(MM100+回転軸、小径パイプ保持機構)

粉体成形品加工

焼結前の粉体成形品の加工と、切削粉回収(MM100)
