製品紹介

小型NC切削機・彫刻機
MiniMiller MM100VF-SR2
高速・高精度 小型5軸加工機
標準価格：オープン価格
MM100VF-SR2本体
カタログダウンロード（PDF） 導入事例はこちら
FANUC搭載 超小型5軸NC工作機械

MM100VF-SR2は、MM100VFに比べトルクが2倍のFANUCサーボモーターを全位置決め軸に採用、加工の安定化を実現しました。
サーボモーターのサイズアップに伴い本体横幅が35mm大きくなり、設置の安定性も向上しました。

サーボモーター出力アップ

MM100VFに比べ、高トルクのサーボモーターを採用し加工の安定化を実現しました。本体横幅が35mm大きくなり設置の安定性も向上しました。設置スペースに余裕がある場合はMM100VF-SR2がお勧めです。

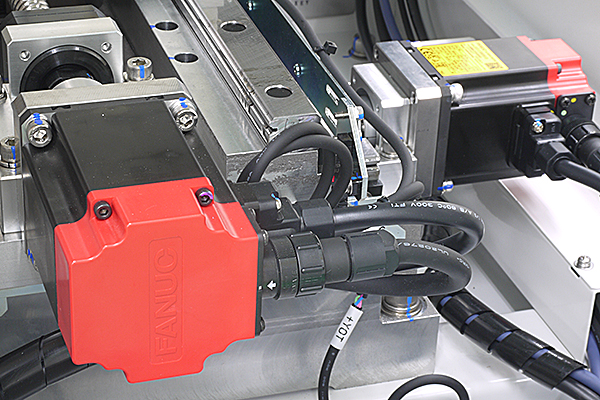

MM100VF-SR2用モーター

FANUC 31i-B5 Plus（同時5軸制御）を搭載

研究室や試作室などの限られたスペースでも、最先端の5軸加工を実現できます。FANUC制御機ユーザーのご要望にお応えしました。

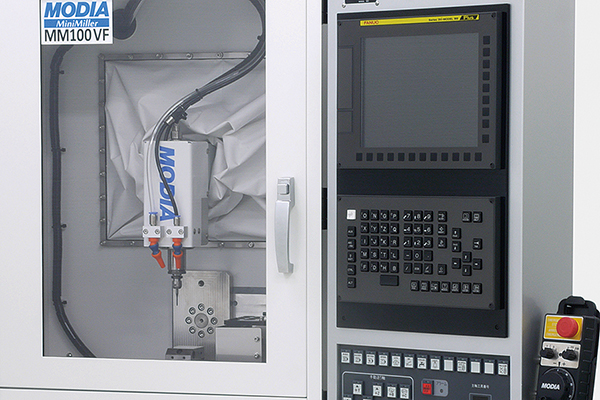

MM100VF-SR2の操作パネル

５軸制御を学ぶ教育機関に最適な小型NC加工機

5軸加工技術者の養成を目指す教育機関のニーズにお応えしました。教室などの限られたスペースでも最先端の５軸制御を学ぶことができる、教育機関に最適な小型NC加工機です。

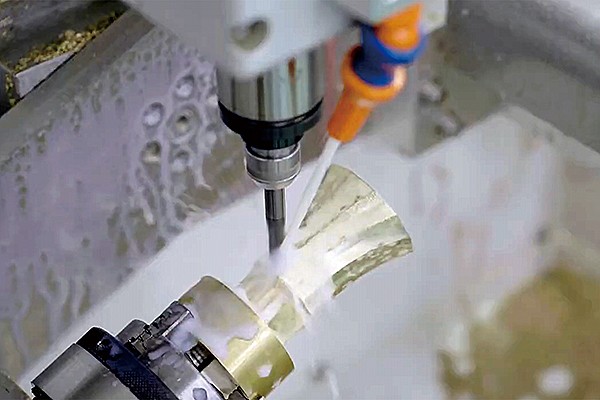

5軸加工

60000回転と30000回転から選べるスピンドル

専用ツールホルダーを使用したプルスタッド方式により、省電力で安定した工具回転を実現。主軸モーターは回転数優先かトルク優先か、お客様の好みでお選び頂けます。

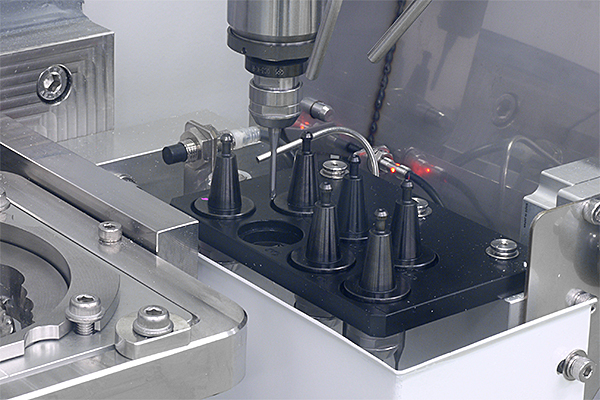

オートツールチェンジャー

当社ラインナップ比、ワンランク上の位置決め精度を実現

ISO準拠の精度検査とFANUCの補正機能により、MM100EXと比較しワンランク上の位置決め精度を提供します。

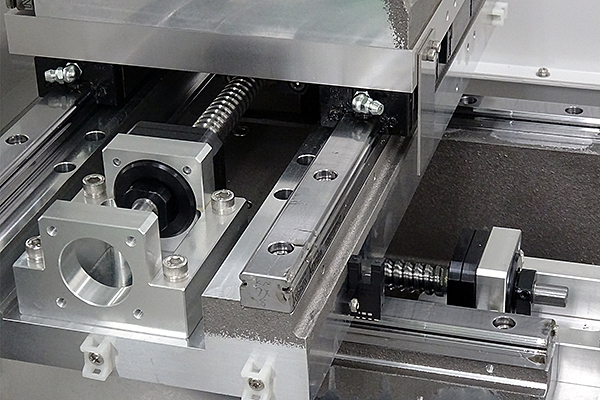

精密ボールねじ、リニアガイド

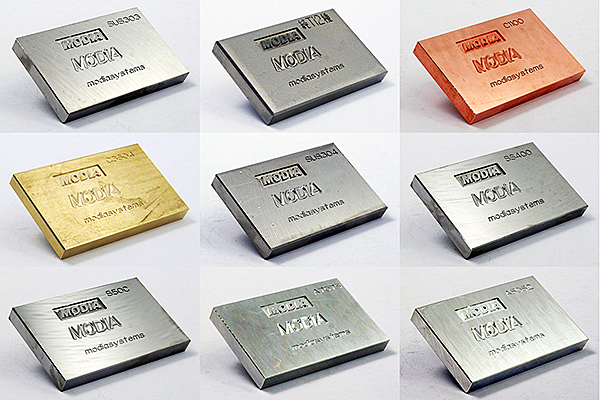

様々な材料の彫刻加工に実績

鉄系、非鉄金属（銅、真鍮、チタン、アルミ、貴金属等）、の加工に対応します。

様々な材料の彫刻加工に実績

３軸機としても製作可能

お客様のニーズに応じて柔軟に対応します。

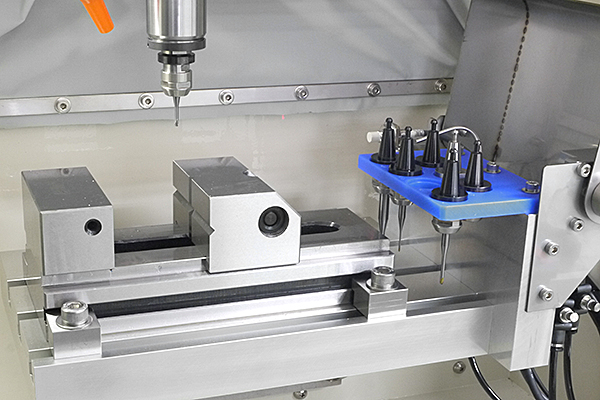

3軸機仕様、精密バイス

様々なオプションを用意

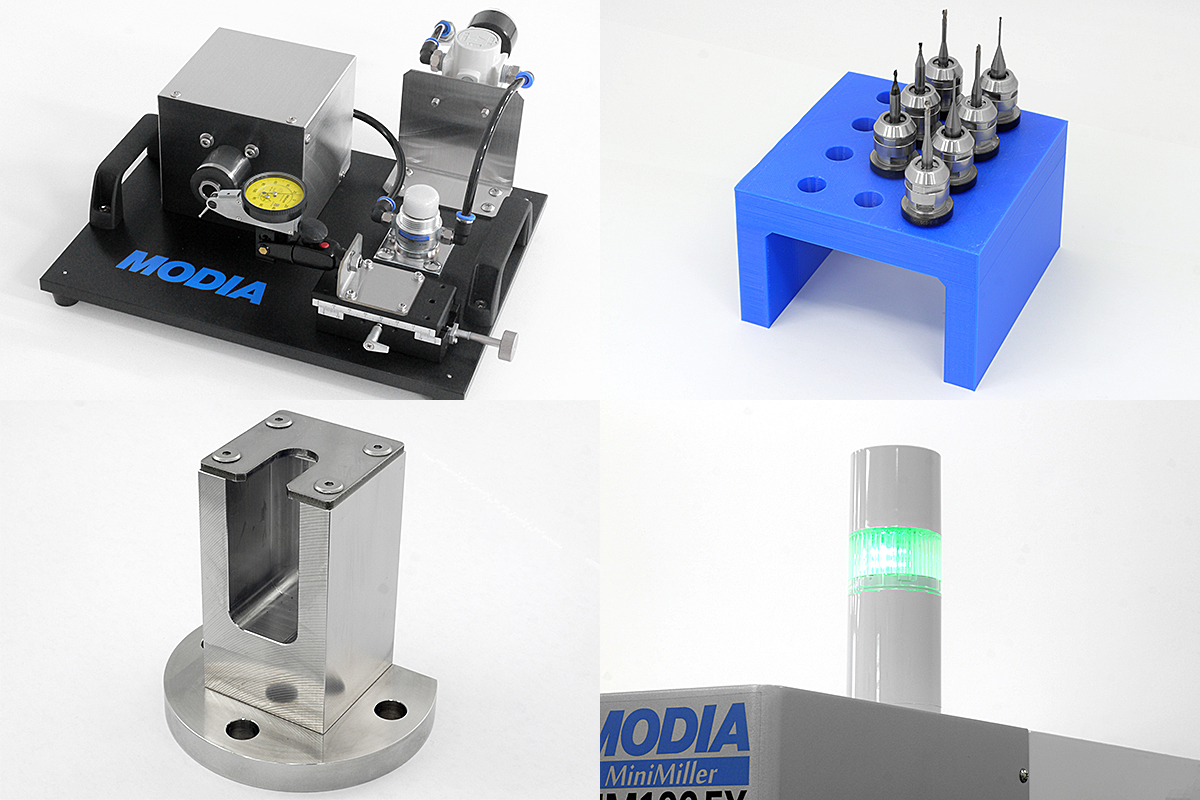

オプション例
左上　工具芯振れ測定器 / 右上　ツールスタンド
左下　ツールクランプ / 右下　シグナルタワー
他にも、クーラントガン、エアーブロークーラントなどがあります。

様々なオプションを用意

製品仕様

各軸機構X、Y、Z軸：精密ボールねじ、精密リニアガイド
B、C軸：ノンバックラッシハーモニックドライブ		最大動作範囲X軸：200mm
Y軸：120mm
Z軸：110mm
B軸：120 度
C軸：360 度
ワーク範囲X100mm × Y100mm制御方式セミクローズドループフィードバック方式 ACサーボ制御システム
制御装置FANUC 31i-B5 Plus同時制御軸数5軸
位置決め精度XYZ軸：0.005mm/100mm以内
回転軸：0.005度以内
傾斜軸：0.010度以内		繰り返し精度XYZ軸：0.006mm以内
回転軸：0.006度以内
傾斜軸：0.010度以内
制御プログラムコードGコード／Mコードデータ入力方式LAN、USB、メモリーカード
主軸最大出力350W主軸回転数60000RPM（標準仕様）
30000RPM（高トルク仕様）※オプション
ATC専用ツールホルダー方式
工具数：7本
工具長測定用センサー		最大工具シャンク径Φ6.0
クーラント水溶性切削油外形寸法（突起部を除く）幅：690mm ～ 950mm（※操作盤の角度により変動します。）
奥行：780mm ～ 1140mm（※操作盤の角度により変動します。）
高さ：1490mm
重量約250kg電源 AC200V 単相 15A
空気圧源0.6MPa 以上（約30リットル/min)使用環境使用場所：室内（強い振動、ガス等が無いこと）
温度：5～35℃
湿度：20～80％（結露のないこと）

製品導入に関するQ&A

Q
MM100VF-SR2はどんな場所で使用されていますか？
A
工場生産ラインや企業の試作開発部門、時計・ジュエリー・工芸品などのアトリエや工房、大学院・大学・高専・高校・職業訓練校（ポリテク）等の教育現場などでご使用頂いております。
Q
MM100VF-SR2はどんな用途に使用されていますか？
A
工業製品彫刻加工、医療部品加工、腕時計部品製造、楽器部品製造、ガラス加工、刻印製作、ジュエリー部品加工、樹脂成型金型加工、形彫放電用電極加工、ダイカスト金型、巻線、圧粉金属加工、圧粉セラミック加工、樹脂切削加工、伝統工芸品製作、測定器部品彫刻などの用途としてご使用頂いております。
Q
MM100EXとMM100VFのちがい
A
CNC（数値制御機）と電源が異なります。
MM100EXはモディアシステムズ製CNC／AC100V、MM100VFはFANUC製CNC／AC200Vです。
コンパクトさとコスパ重視ならMM100EX、工具先端点制御などのFANUC機能を存分に使った加工ならMM100VFをお勧めします。
Q
MM100EXとMM100EX-SR2のちがい
A
サーボモーター出力が異なります。MM100EXは100W、MM100EX-SR2は200Wです。MM100EX-SR2は剛性と加工の安定性が高い機種です。
Q
MM100VFとMM100VF-SR2のちがい
A
サーボモーター出力が異なります。MM100VFは100W、MM100VF-SR2は350Wクラスです。MM100VF-SR2は剛性と加工の安定性が高い機種です。
Q
最大制御軸数
A
同時5軸。MM100VFでは工具先端点制御(G43.4)と傾斜面指令(G68.2)が可能です。
Q
機械本体以外に必要な設備
A
CAMソフト、エアーコンプレッサー、治具などが必要です。ご用途に合うものをご案内いたします。
Q
切削可能な材料
A
銅、チタン、コバルトクロム、アルミ、非鉄金属、ガラス、樹脂、焼成前セラミックの微細加工に実績があります。
Q
エレベーターのない2階や3階への搬入
A
MM100EXは階段からの搬入が可能です（作業者4名必要）。MM100EX-SR2、MM100VF、MM100VF-SR2はクレーン車による搬入を検討します。（ただし搬入費用の追加料金がかかります。）
Q
機械のメンテナンスや修理のサポート体制
A
毎年メンテナンスのご案内をしております。金額は別途お問い合わせください。
修理は都度迅速に弊社スタッフが対応いたします。
Q
中小企業等経営強化法の経営力向上設備等に係る生産性向上要件証明書
A
発行可能です。お問合せ下さい。(2027年3月31日取得分まで)
Q
実機を見たい。
A
弊社(埼玉県越谷市)にて実機をご覧いただけます。また、定期的に展示会へも出展しております。
