小型NC切削機・彫刻機
MiniMiller MM100VF
高速・高精度 小型5軸加工機
標準価格：オープン価格
FANUC搭載 超小型5軸NC工作機械
FANUC 31i-B5 Plusを搭載した、超小型、同時5軸、小型NC切削機です。部品製造、研究開発はもちろん、5軸加工技術者の養成を目指す教育機関向けにも最適です。

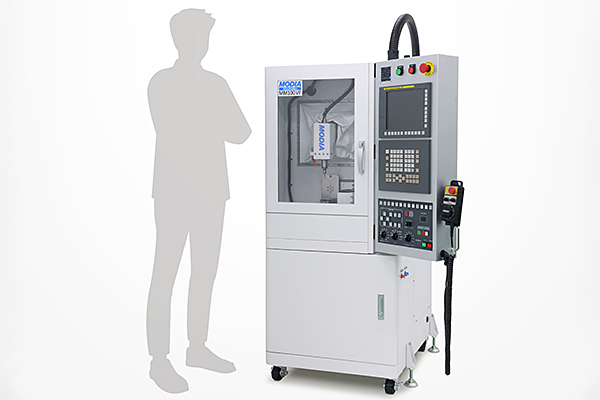

デスクサイドに設置可能
搬入時の本体最小横幅655mmの省スペース設計で、デスクサイドにも似合う超小型マシン。今まで諦めていた通路からも搬入でき、従来では設置が難しかった場所で同時5軸加工を実現します。

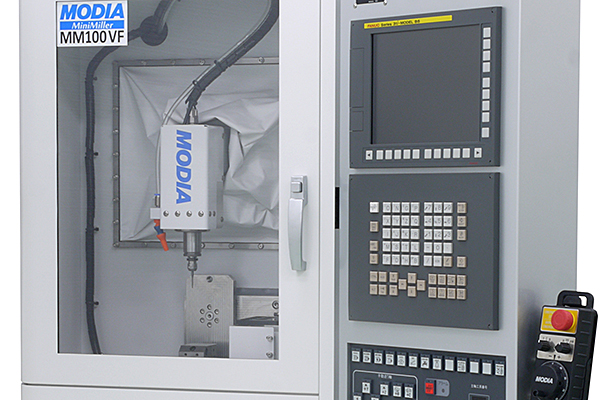

FANUC 31i-B5 Plus（同時5軸制御）を搭載
研究室や試作室などの限られたスペースでも、最先端の5軸加工を実現できます。FANUC制御機ユーザーのご要望にお応えしました。
５軸制御を学ぶ教育機関に最適な小型NC加工機
5軸加工技術者の養成を目指す教育機関のニーズにお応えしました。教室などの限られたスペースでも最先端の５軸制御を学ぶことができる、教育機関に最適な小型NC加工機です。
60000回転と30000回転から選べるスピンドル
専用ツールホルダーを使用したプルスタッド方式により、省電力で安定した工具回転を実現。主軸モーターは6万回転か3万回転か、お客様の好みでお選び頂けます。
様々な材料の彫刻加工に実績
鉄系、非鉄金属（銅、真鍮、チタン、アルミ、貴金属等）、の加工に対応します。
３軸機としても製作可能
お客様のニーズに応じて柔軟に対応します。
様々なオプションを用意
オプション例
左上 工具芯振れ測定器 / 右上 ツールスタンド
左下 ツールクランプ / 右下 シグナルタワー
他にも、クーラントガン、エアーブロークーラントなどがあります。
製品仕様
| 各軸機構 | X、Y、Z軸：精密ボールねじ、精密リニアガイド B、C軸：ノンバックラッシハーモニックドライブ | 各軸可動範囲 | X軸：200mm（※工具交換領域を含む。ワークエリア120mm） Y軸：120mm Z軸：110mm B軸：120 度 C軸：360 度 |
|---|---|---|---|
| 制御方式 | セミクローズドループフィードバック方式 ACサーボ制御システム | 制御装置 | FANUC 31i-B5 |
| 同時制御軸数 | 5軸 | 制御プログラムコード | Gコード／Mコード |
| データ入力方式 | LAN、USB、メモリーカード | 主軸最大出力 | 350W |
| 主軸回転数 | 60000RPM（標準仕様） 30000RPM（高トルク仕様）※オプション | ATC | 専用ツールホルダー方式 工具数：7本 工具長測定用センサー |
| 最大工具シャンク径 | Φ6.0 | クーラント | 水溶性切削油 |
| 外形寸法（突起部を除く） | 幅：655mm ～ 915mm（※操作盤の角度により変動します。） 奥行：780mm ～ 1140mm（※操作盤の角度により変動します。） 高さ：1490mm | 重量 | 約220kg |
| 定格電源電圧 | AC200V 単相 1.8kW 以下 | 空気圧源 | 0.6MPa 以上（約30リットル/min) |
| 使用環境 | 使用場所：室内（強い振動、ガス等が無いこと） 温度：5～35℃ 湿度：20～80％（結露のないこと） |
製品導入に関するQ&A
-
QMM100VFはどんな場所で使用されていますか？
-
A工場生産ラインや企業の試作開発部門、時計・ジュエリー・工芸品などのアトリエや工房、大学院・大学・高専・高校・職業訓練校（ポリテク）等の教育現場などでご使用頂いております。
-
QMM100VFはどんな用途に使用されていますか？
-
A工業製品彫刻加工、医療部品加工、腕時計部品製造、楽器部品製造、ガラス加工、刻印製作、ジュエリー部品加工、樹脂成型金型加工、形彫放電用電極加工、ダイカスト金型、巻線、圧粉金属加工、圧粉セラミック加工、樹脂切削加工、伝統工芸品製作、測定器部品彫刻などの用途としてご使用頂いております。
-
QMM100EXとMM100VFのちがい
-
ACNC（数値制御機）と電源が異なります。
MM100EXはモディアシステムズ製CNC／AC100V、MM100VFはFANUC製CNC／AC200Vです。
コンパクトさとコスパ重視ならMM100EX、工具先端点制御などのFANUC機能を存分に使った加工ならMM100VFをお勧めします。 -
QMM100EXとMM100EX-SR2のちがい
-
Aサーボモーター出力が異なります。MM100EXは100W、MM100EX-SR2は200Wです。MM100EX-SR2は剛性と加工の安定性が高い機種です。
-
QMM100VFとMM100VF-SR2のちがい
-
Aサーボモーター出力が異なります。MM100VFは100W、MM100VF-SR2は350Wクラスです。MM100VF-SR2は剛性と加工の安定性が高い機種です。
-
Q最大制御軸数
-
A同時5軸。MM100VFでは工具先端点制御(G43.4)と傾斜面指令(G68.2)が可能です。
-
Q機械本体以外に必要な設備
-
ACAMソフト、エアーコンプレッサー、治具などが必要です。ご用途に合うものをご案内いたします。
-
Q切削可能な材料
-
A銅、チタン、コバルトクロム、アルミ、非鉄金属、ガラス、樹脂、焼成前セラミックの微細加工に実績があります。
-
Qエレベーターのない2階や3階への搬入
-
AMM100EXは階段からの搬入が可能です（作業者4名必要）。MM100EX-SR2、MM100VF、MM100VF-SR2はクレーン車による搬入を検討します。（ただし搬入費用の追加料金がかかります。）
-
Q機械のメンテナンスや修理のサポート体制
-
A毎年メンテナンスのご案内をしております。金額は別途お問い合わせください。
修理は都度迅速に弊社スタッフが対応いたします。 -
Q中小企業等経営強化法の経営力向上設備等に係る生産性向上要件証明書
-
A発行可能です。お問合せ下さい。(2027年3月31日取得分まで)
-
Q実機を見たい。
-
A弊社(埼玉県越谷市)にて実機をご覧いただけます。また、定期的に展示会へも出展しております。
