MiniMiller MM100VF - 高速・高精度 小型5軸加工機

製品名 MiniMiller MM100VF
製品概要 高速・高精度 小型5軸加工機
製品内容 ・MM100VF本体
・専用ツールホルダー 4個
・専用ツールコレット 4個(Φ4またはΦ6)
・切削水供給装置
・電源ケーブル
・取扱説明書
・保証書
標準価格 オープン価格
製品資料
PDFアイコン カタログ(約1MB)

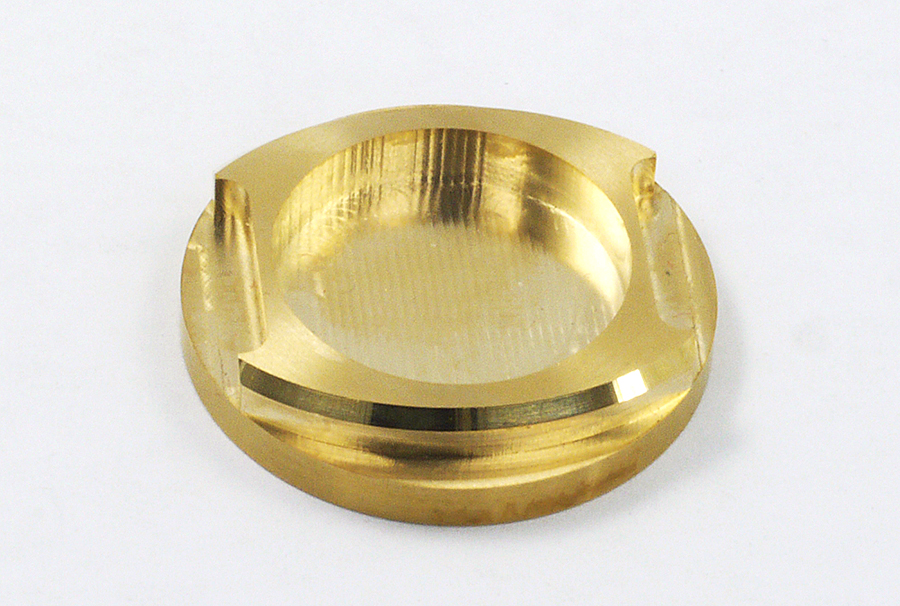

時計ケース

加工素材 C3604(快削真鍮)
素材寸法 φ30×H6mm(加工部分H3mm)
加工方法 3軸加工
ポイント 単結晶タイヤモンドカッター(刃角度45度)でテーパー部を仕上げ、鏡面のような仕上がりに。

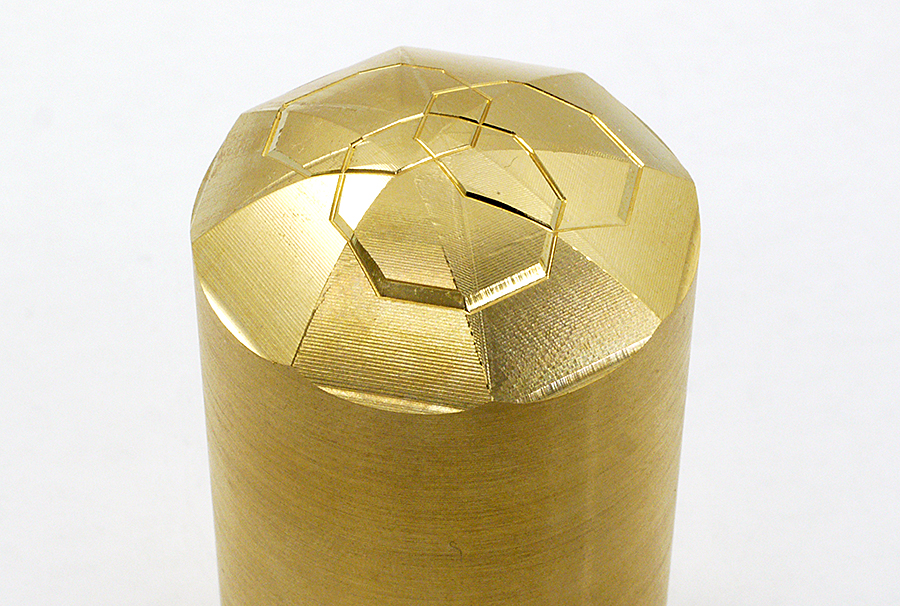

3連8角形

加工素材 C3604(快削真鍮)
素材寸法 φ39×H70mm(加工部分H10mm)
加工方法 3軸加工
ポイント 3つに重なった8角形を単結晶ダイヤモンドカッターでエングレーブ加工。あえて3軸で加工することにより、切削面の勾配具合で刃の接し方が変わり、溝幅を無作為に変えてみました。

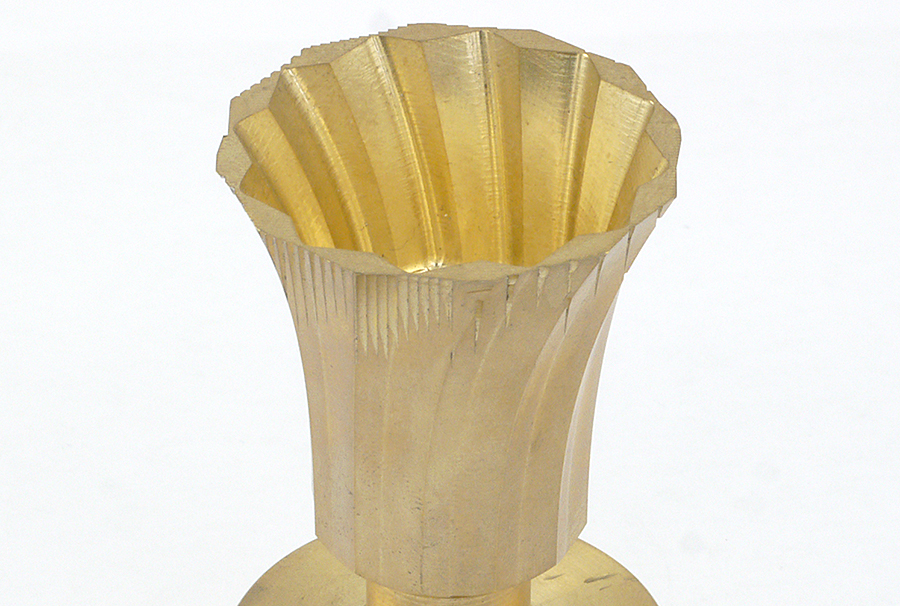

グラスモデル

加工素材 C3604(快削真鍮)
素材寸法 φ40×H70mm(加工部分H52mm)
加工方法 5軸加工(MM100VF)

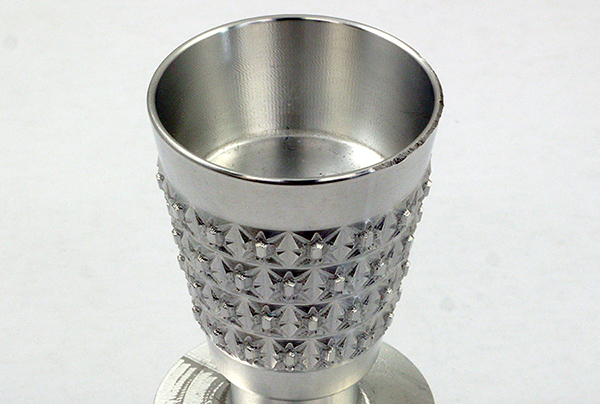

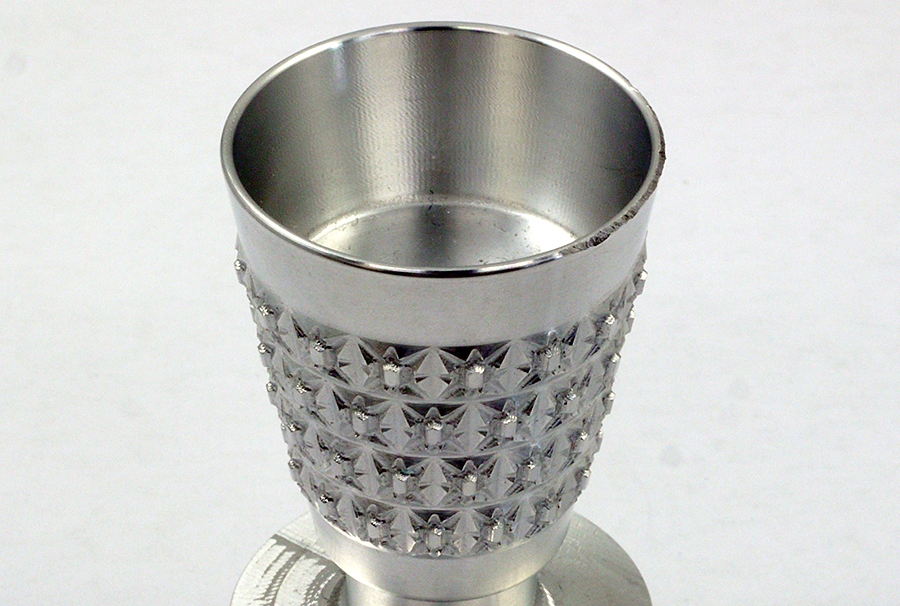

グラスモデル

加工素材 A5052(アルミニウム)
素材寸法 φ40×H70mm(加工部分H52mm)
加工方法 5軸加工(MM100VF)

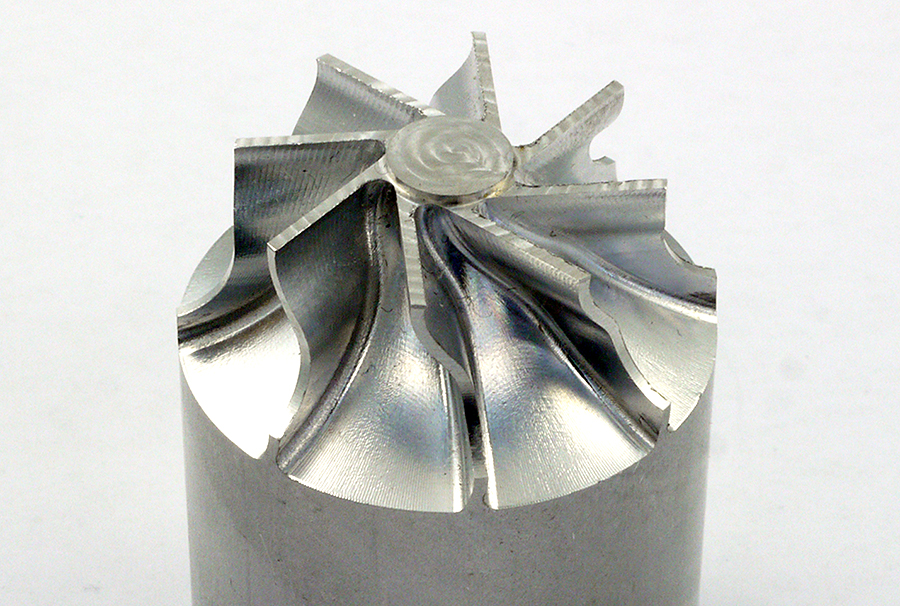

インペラ

加工素材 A5052(アルミニウム)
素材寸法 φ40×H55mm(加工部分H16mm)
加工方法 5軸加工

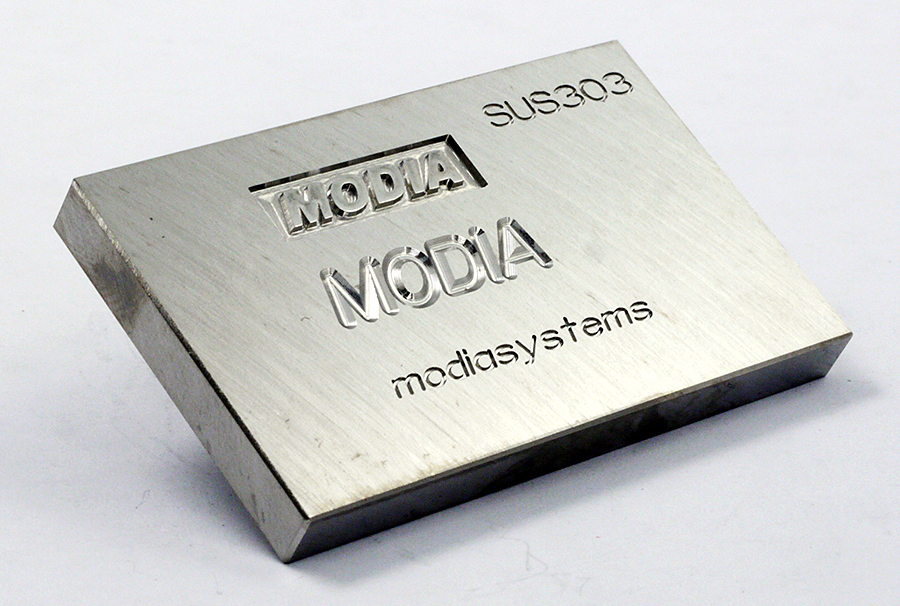

SUS303プレート

加工素材 SUS303(ステンレス)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

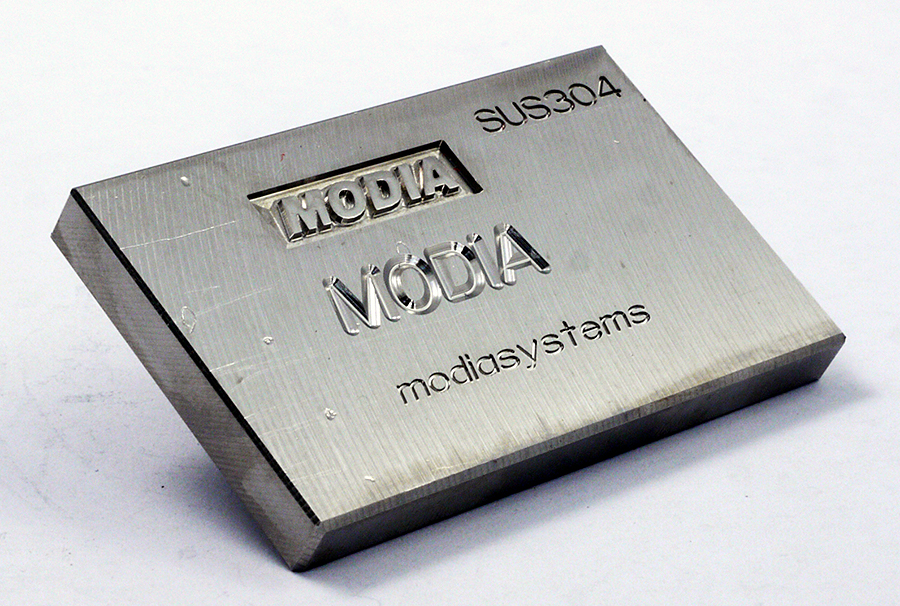

SUS304プレート

加工素材 SUS304(ステンレス)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

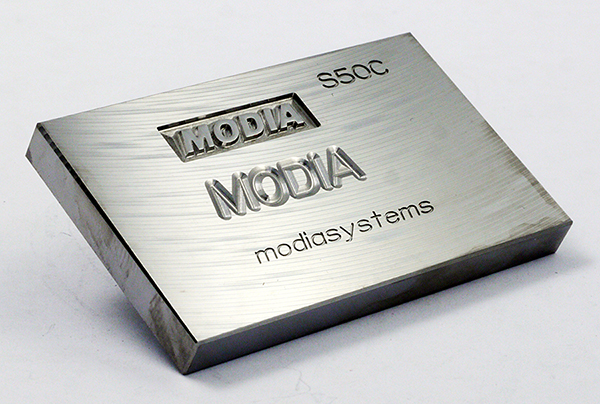

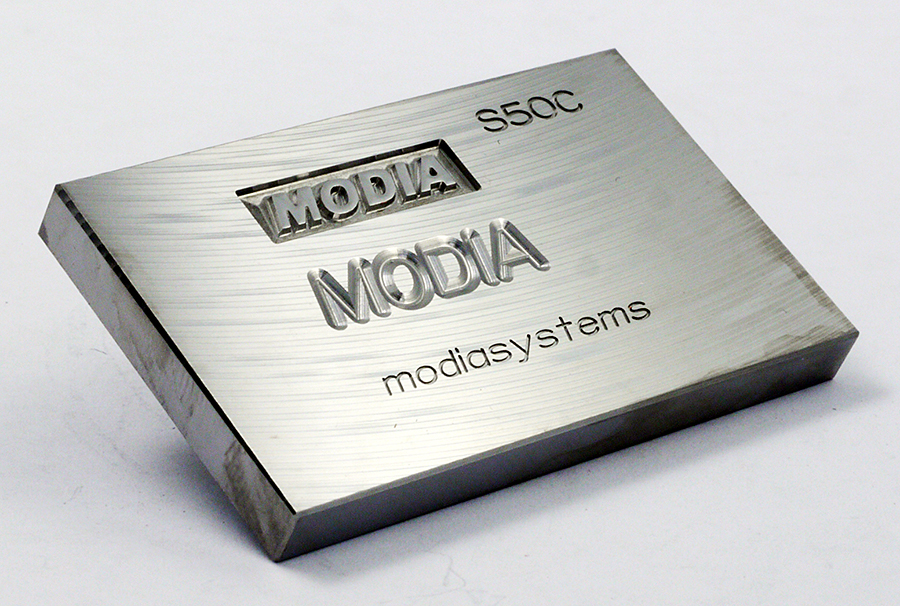

S50Cプレート

加工素材 S50C(鉄)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

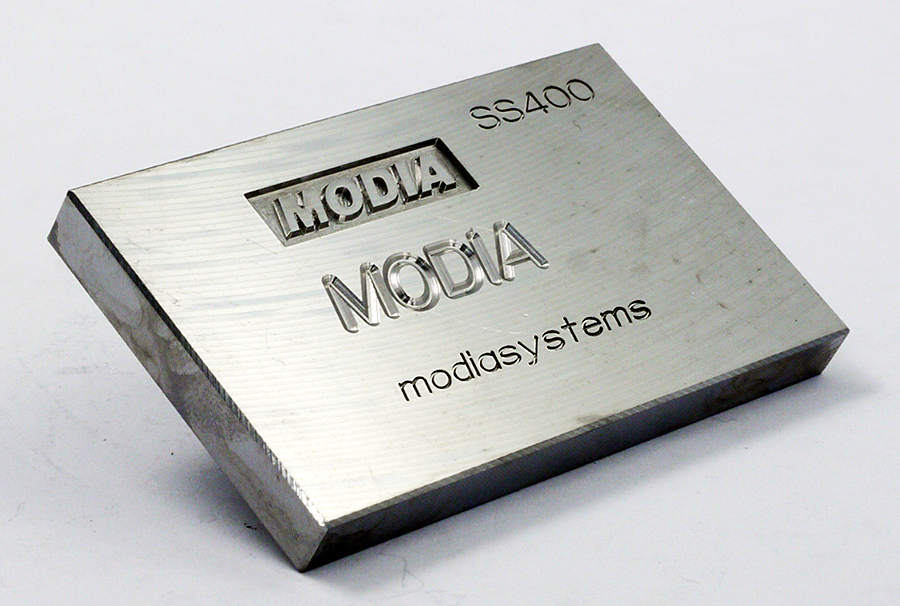

SS400プレート

加工素材 SS400(鉄)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

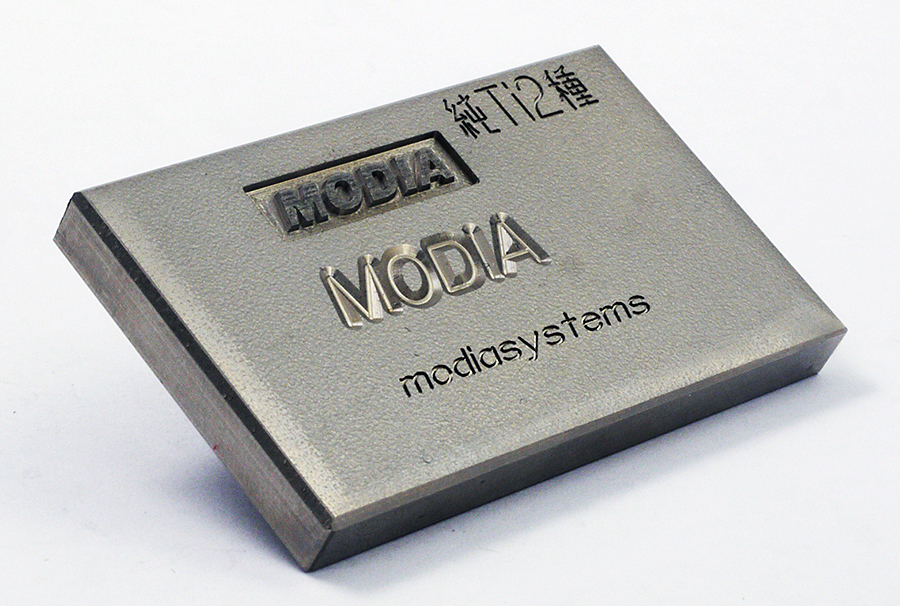

純チタン2種プレート

加工素材 TB340(純チタン2種)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

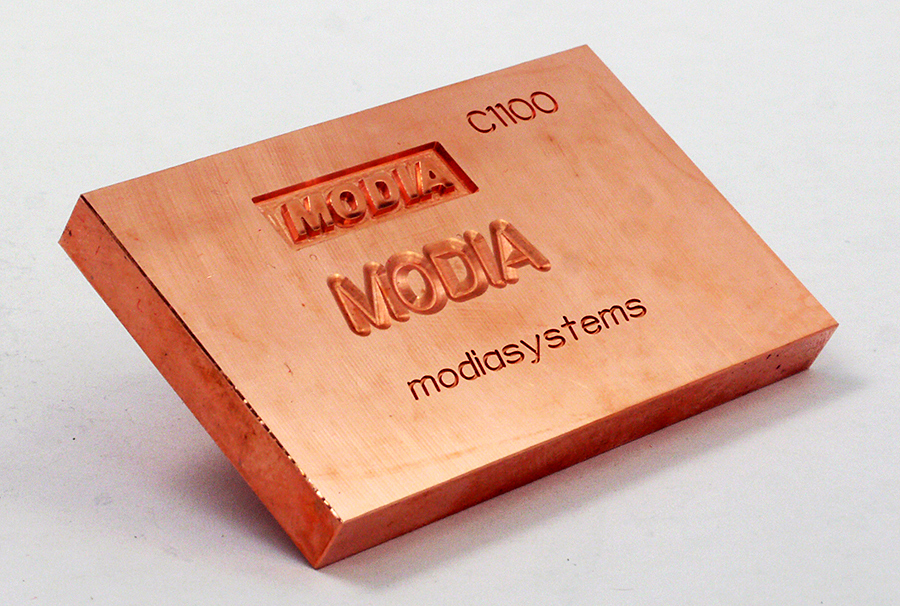

C1100プレート

加工素材 C1100(銅)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

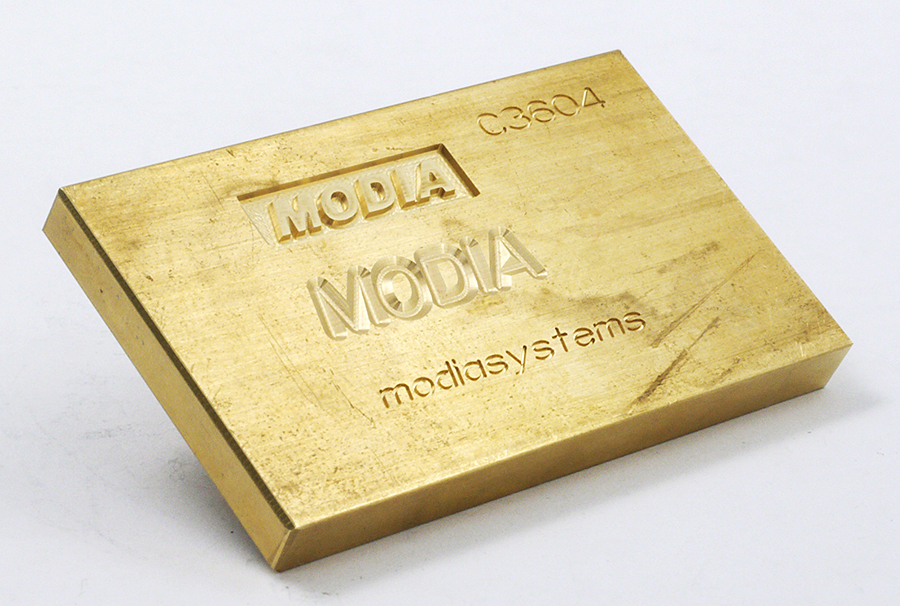

C3604プレート

加工素材 C3604(快削真鍮)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

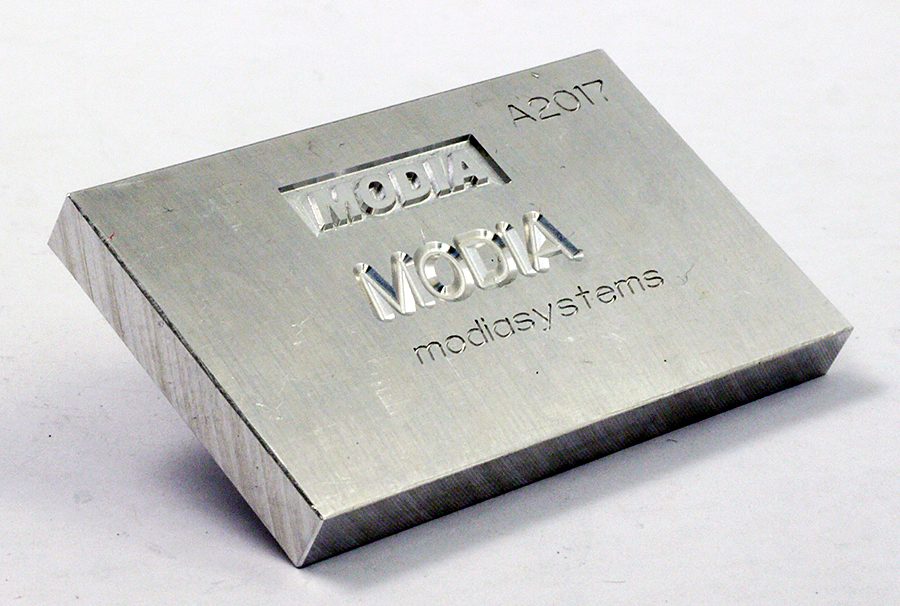

A2017プレート

加工素材 A2017(アルミニウム)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

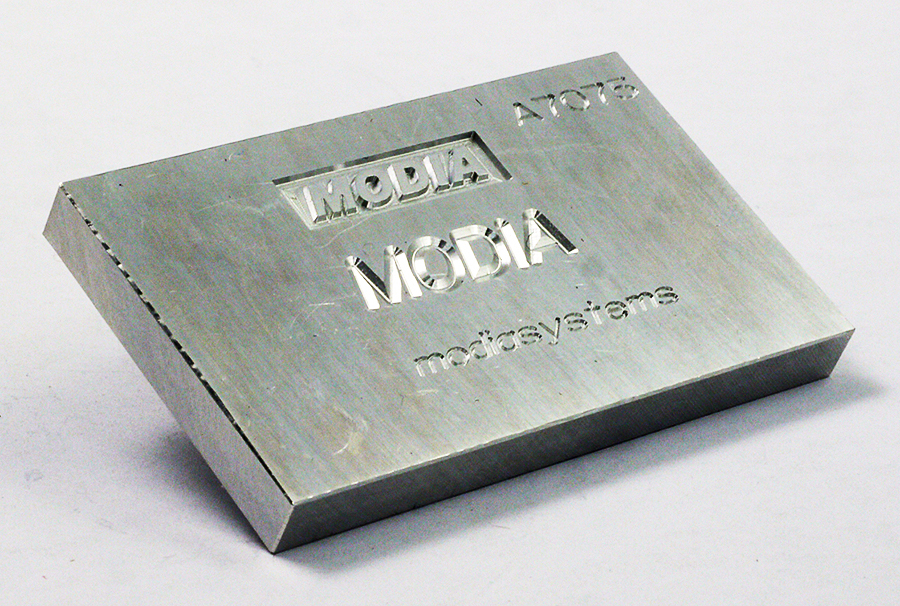

A7075プレート

加工素材 A7075(アルミニウム)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

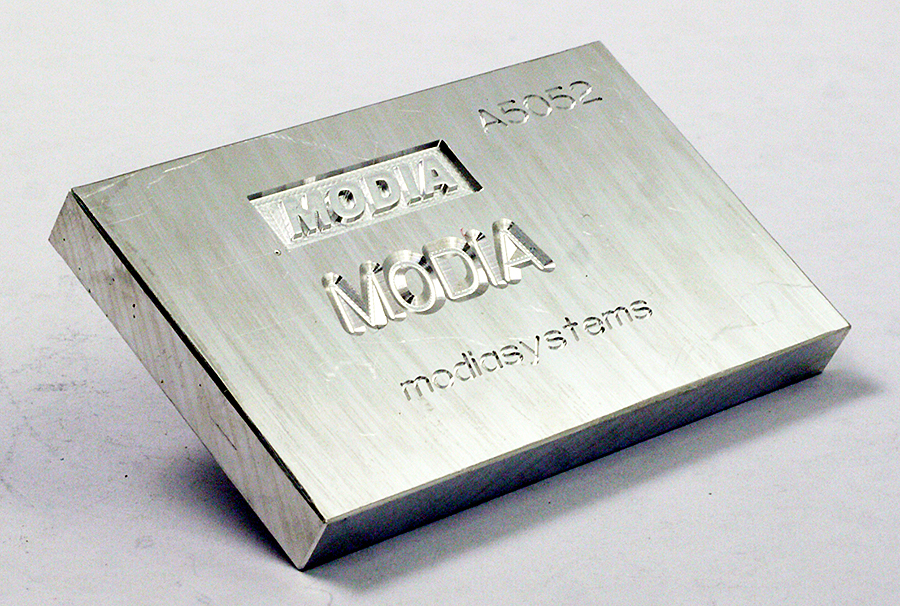

A5052プレート

加工素材 A5052(アルミニウム)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

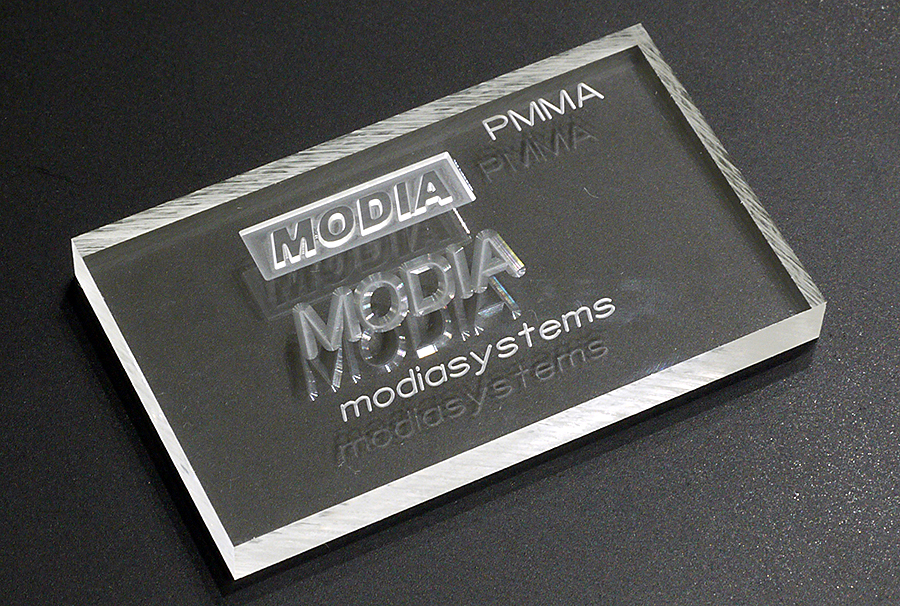

アクリルプレート

加工素材 PMMA(アクリル)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2

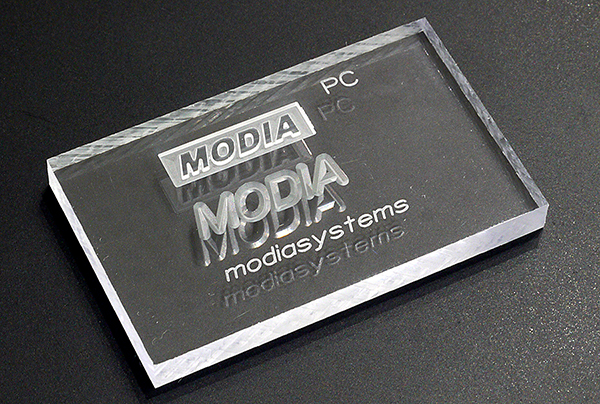

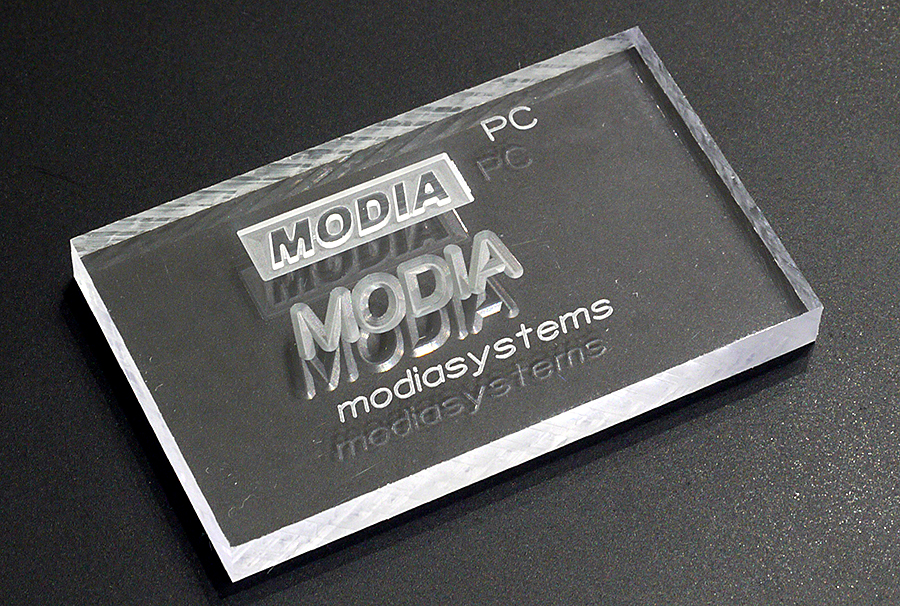

ポリカーボネートプレート

加工素材 PC(ポリカーボネート)
素材寸法 W50mm×D30mm×H5mm
加工方法 3軸加工
使用工具 MODIA(凸文字 文字高3mm 凸高さ0.5 mm):彫刻刃15度 φ0.5 / 15度 φ0.2
MODIA(エングレーブ加工 文字高4mm 深さ0.5mm):彫刻刃60度 φ0.2
modiasystems(エングレーブ加工 文字高2mm 深さ0.2mm):彫刻刃10度 φ0.2
