| MDC-iT10 V2 − 超小型のRS232C⇔LANプロトコルコンバータ |
|
|
|
|
|
|
|
［製品名］ MDC-iT10 V2
［製品概要］
超小型のRS232C⇔LANプロトコルコンバータ
［製品内容］
・MDC-iT10 V2本体
・電源アダプタ
・ユーティリティ/マニュアルCD
・保証書
［標準価格］ \19,800（税別）
|
|
|
|
|
|
 |
| ■小型プロトコルコンバータ |
| MDC-iT10 V2は、ネットワーク機能を搭載できないPOS端末、検査装置、監視装置、医療機器、バーコードリーダーなどのシリアル通信機器を簡単にLAN端末に接続するための超小型のプロトコルコンバータです。 |
| ■省スペース設計 |
| 既設装置への後付けを考慮し、省スペースのプロトコルコンバーターとして設計。超小型・軽量・低価格を実現しました。 |
| ■TCP/IPに対応 |
| TCPクライアント、TCPサーバ、UDPに対応しています。 |
| ■簡単設定 |
| 各種設定の変更および確認は、付属のユーティリティを使ってネットワーク上から簡単に行なえます。 |
| ■簡単接続 |
| WindowsXP付属のハイパーターミナル（Winsock）を使用してネットワーク上のパソコンとシリアル機器間でデータの送受信を簡単に行うことが可能です。また、COMポートリダイレクタ（LANポートを通常のCOMポートのように使うことを可能にするソフト）を利用することにより、現在お使いのシリアル通信ソフトをそのままLAN上で運用していただくことも可能です。（※本製品にCOMポートリダイレクタは付属しておりません。） |
|
|
|
|

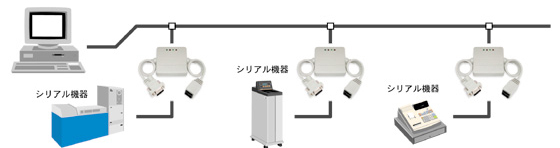

■システム構成例
|
MDC-iT10
V2をシリアル機器に接続することにより、WindowsXP付属のハイパーターミナル（Winsock）等を使用してネットワーク上のパソコンとデータの送受信を行うことができます。
|
|
|

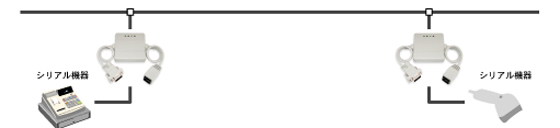

| ■システム構成例（ペア） |
| MDC-iT10
V2をペア（1対1）で使用することにより、TCP/IPの通信を意識することなくRS232Cケーブルを延長したシリアル通信のような感覚で運用することも可能です。 |
|
|
|
|
|
|
■MDC-iT10
V2の主な仕様
|
| CPU |
Winbond W78E65P |
| メモリ |
32KB |
| オペレーションモード |
TCPサーバ、TCPクライアント、UDP |
| LAN |
コネクタ形状：RJ45
10BASE-T/100BASE-TX |
| RS232C |
コネクタ形状：D-sub 9ピン（オス）
ボーレート：2400〜38400BPS
データフォーマット：E71/O71/N81/E81/O81/N72/E72/O72/N82
・パリティ：Even/Odd/None
・データビット：7ビット/8ビット
・ストップビット：1ビット/2ビット
フロー制御：RTS/CTS XON/XOFF |
| 電源 |
DC5V 約300mA
付属ACアダプタ：入力 AC100〜120V 出力 DC5V |
| 寸法 |
W63.8mm×D65.2mm×H17.2mm（ケーブル部を除く） |
| 重量 |
約100g |
| 使用条件 |
温度0〜40℃（保管時 -10〜60℃） |
| 湿度20〜80%（結露無きこと） |
| 強い振動、ガス等が無いこと |
|
|
|
|
|
|
| MDC-iT10 − 超小型のRS232C⇔Ethernetプロトコル変換器 |
|
|
|
|
|
|
［製品名］ MDC-iT10（アイティ
テン）
［製品概要］
超小型のRS232C⇔Ethernetプロトコル変換器
［製品内容］
・MDC-iT10本体
・ACアダプタ
・ユーティリティ/マニュアルCD
・保証書
［標準価格］
※本製品は、販売を終了いたしました。
|
|
|
|
|
|
|
|
プロトコルコンバーター「MDC-iT10」の主な仕様
|
| CPU |
Winbond 78E58 36.864MHz |
| メモリ |
32KB |
| プロトコル |
ARP UDP TCP ICMP HTTP DHCP |
| ネットワークインターフェイス |
Ethernet 10BaseT
コネクタ形状：RJ45
コントローラ：Realtek 8019AS |
| シリアルインターフェイス |
RS232C
コネクタ形状：D-sub 9ピン（オス）
ボーレート：300〜57600BPS
データビット：7ビット/8ビット
パリティ：EVEN/ODD/NONE
ストップビット：1ビット/2ビット
フロー制御：RTS/CTS |
| 電源 |
DC5V 約400mA
付属ACアダプタ：入力 AC100〜120V 出力 DC5V |
| 寸法 |
W65mm×D65mm×H16mm（ケーブル部を除く） |
| 重量 |
約100g |
| 使用条件 |
温度5〜35℃（保管時-10〜50℃） |
| 湿度20〜80%（結露無きこと） |
| 強い振動、ガス等が無いこと |
| 内部構造 |
|
|
|
| |
|
※本項に記載されている用語及び製品名は各社の商標又は登録商標です。
※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
|
|
|
